Případy použití a výhody při nastavení
Jak řekl Albert Einstein: "Vše by mělo být co nejjednodušší, ale ne jednodušší." Proto jsme v NETIO navázali spolupráci se společností ProDVX. Obě společnosti vytvářejí cenově dostupná a kvalitní zařízení pro firemní instalace a dobře se doplňují v oblasti lehkých řešení pro lokální i dálkové ovládání elektrických spotřebičů.
Ovládací systémy pro elektrické spotřebiče si může každý vyrobit sám bez nutnosti programování. Ke konfiguraci a vytvoření profesionálních systémů pro instalace, jako jsou následující, stačí základní znalosti síťových technologií a schopnost zapojit zásuvky:
Napájení jednotlivých expozic v muzeu
- Každou expozici lze zapnout/vypnout z centrálního ovládacího panelu, umístěného například u pokladny.
- Pomocí vnitřního časového plánu zařízení NETIO lze naplánovat každou expozici zvlášť podle otevírací doby nebo plánovaných prohlídek s průvodcem.
- Průvodce nebo ostraha mohou z ovládacího panelu obejít nebo deaktivovat funkci plánovače.
Ovládání průmyslových světel v hale odkudkoli
- Světla lze nastavit, pomocí Scheduleru, tak, aby svítila v pracovní době.
- Lokální panel a vzdálené ovládání NETIO Cloud dává možnost kdykoli ručně obejít časový plán.
- Ovládací panel lze umístit všude tam, kde je lokální síť (WiFi nebo LAN).
Venkovní osvětlení na soukromém pozemku
- Rozsvícení venkovního osvětlení lze naplánovat pouze na večer se začátkem podle západu slunce (rozvrh se automaticky vypočítá na základě místního času a zeměpisné polohy).
- Lokální panely umožňují ovládat světlo každému jako jednoduchý vypínač během noci, když je to potřeba.
- NETIO cloud dává možnost ovládat světla odkudkoli, například i pomocí mobilního telefonu uživatele.

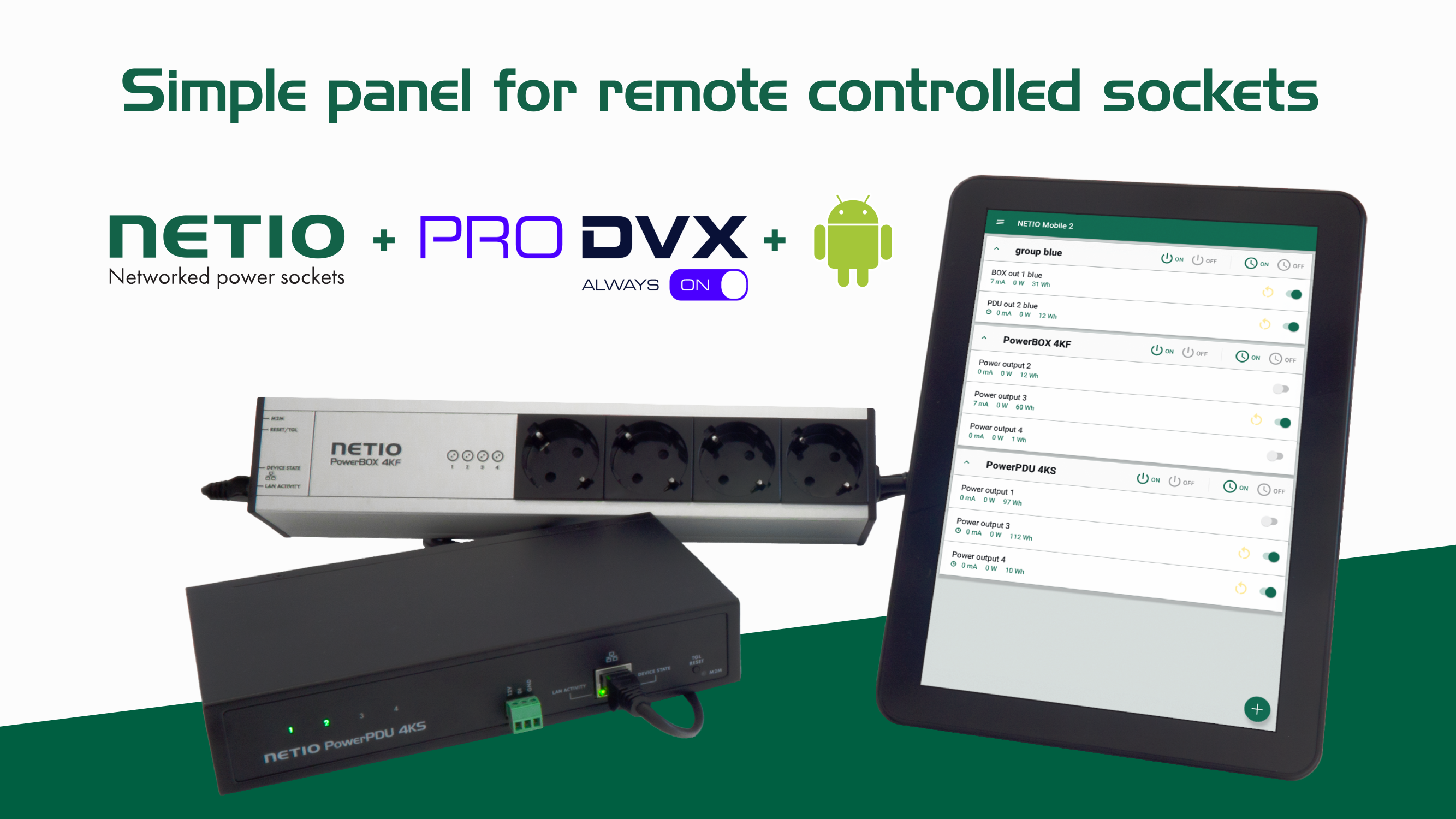

Tuto kombinaci lze jednoduše použít všude tam, kde je potřeba jednoduchý ovládací panel pro inteligentní zásuvky NETIO.
ProDVX APPC-10XP
ProDVX APPC-10XP je 10,1" dotykový PC panel se systémem Android a napájením přes Ethernet (PoE). ProDVX APPC-10XP je dodáván s operačním systémem Android 9. Toto zařízení lze připojit prostřednictvím RJ45 LAN nebo WiFi a obsahuje standardní možnost plánování restartu nebo vypnutí. Lze jej namontovat pomocí držáků VESA 75. Tento dotykový displej se systémem Android SOC má promítaný kapacitní dotykový displej a plastový kryt. Hlavní výhodou tohoto zařízení je otestovaná kompatibilita s aplikací NETIO Mobile 2.
Podporovaná zařízení
NETIO:
- PowerBOX 3Px
- PowerBOX 4Kx
- PowerCable 101x
- PowerCable 2PZ
- PowerCable 2KZ
- PowerPDU 4PS
- PowerPDU 4KS
- PowerPDU 8QS
- PowerPDU 4C
- PowerDIN 4PZ
ProDVX:
- APPC-10XP 10“ Android PC Panel (plná podpora funkcí NETIO Mobile 2)
Ukázkový příklad použití

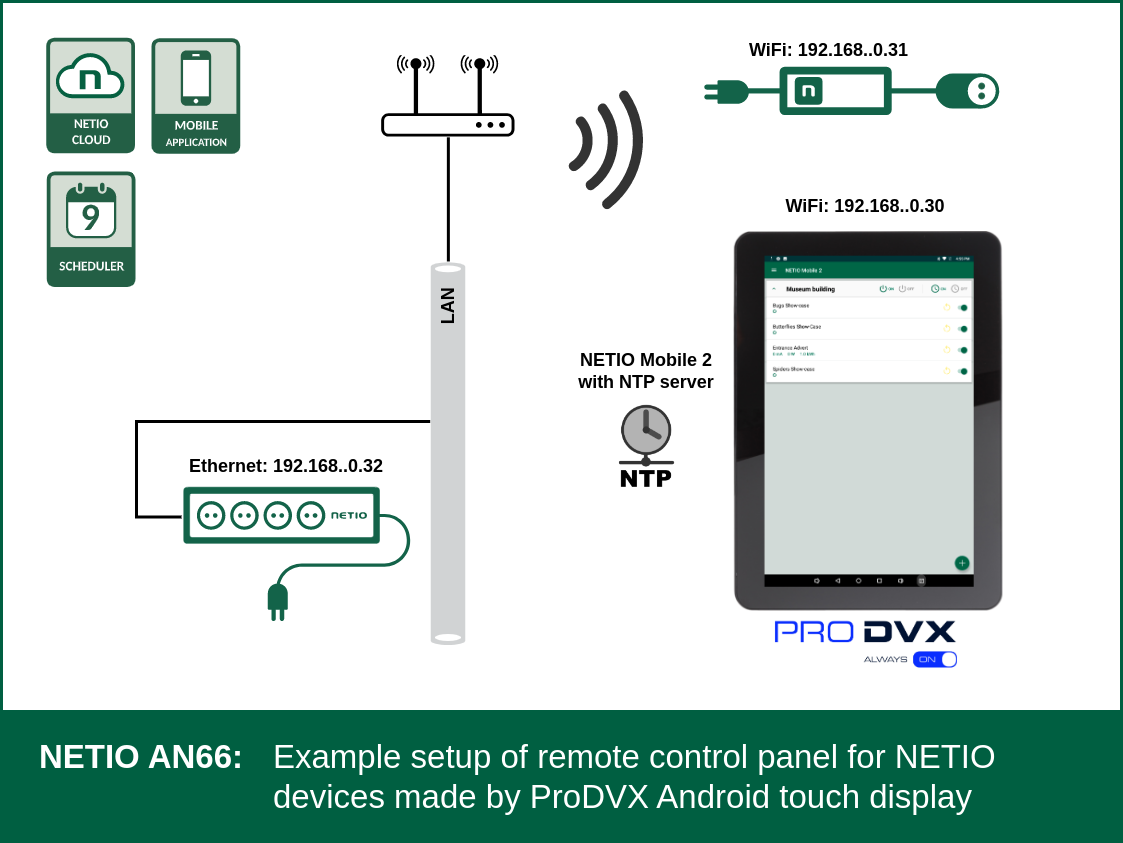

V této ukázce vytvoříme samostatný offline systém s uzamčeným uživatelským ovládacím panelem a dvěma dálkově ovládanými zásuvkami. U tohoto návodu se předpokládají alespoň základní znalosti práce v síti IP. Obecné parametry systému budou následující:
- 1x PowerBOX 3PF – 3x 230V zásuvky kontrolované přes LAN
- 1x PowerCable REST 101F - jedna 230V zásuvka kontrolovaná přes WiFi
- 1x ProDVX APPC-10XP 10“ panel PC – ovládací panel uživatele s aplikací NETIO Mobile 2
- Statický plán sítě IP
- Plánování zapnuto během otevírací doby od 9:00 do 18:00 hod.
- Nastavení offline bez připojení k internetu pomocí místního serveru NTP.
Příprava plánu sítě
V reálných případech je třeba zvážit současné nastavení sítě a získat od správce systému plán adres. Všechna zařízení musí mít vždy stejnou adresu IP. V zařízeních můžete použít statickou konfiguraci IP nebo můžete požádat správce o vytvoření rezervace adresy IP na základě fyzické adresy MAC. Rezervace IP adresy na základě MAC je nejlepším řešením pro statické instalace. V našem příkladu použijeme následující konfiguraci:
WiFi SSID: NETIO-ProDVX-WiFi
WiFi password: noprogramming
ProDVX panel PC static IP: 192.168.0.30 / 24
PowerCable 101F static IP: 192.168.0.31 / 24
PowerBOX 3PF static IP: 192.168.0.32 / 24
NETIO products admin password: secretpasswd
NETIO Mobile 2 Simple Mode password: password
Konfigurace kontrolního panelu ProDVX
Připojení dotykové obrazovky ProDVX k síti
Nejprve je třeba připojit dotykovou obrazovku k síti. To je stejně jednoduché jako v jiných zařízeních se systémem Android. Spusťte zařízení a otevřete nastavení WiFi. Vyberte připravenou síť "NETIO-ProDVX-WiFi" a kliknutím se k síti připojte. Nezapomeňte nastavit statickou IP, abyste měli po každém restartu stejnou IP adresu. Doporučujeme provést rezervaci IP adresy na základě MAC adresy. Nápovědu naleznete na obrázku níže.
Instalace aplikace NETIO Mobile 2

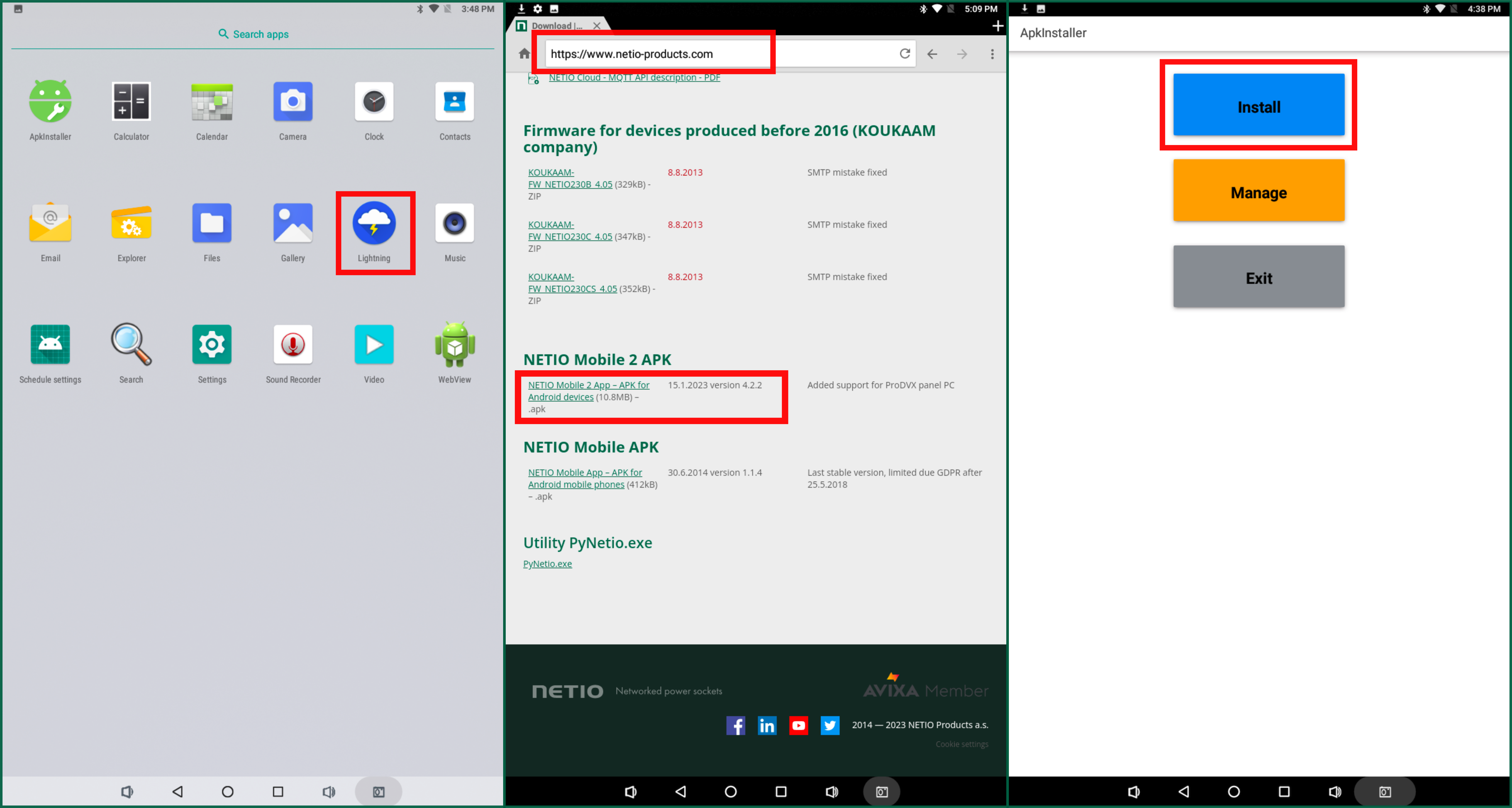

Po připojení tabletu k síti je třeba nainstalovat aplikaci NETIO Mobile 2. V dalším kroku je dobré být připojen k veřejnému internetu, protože potřebujeme stáhnout APK soubor NETIO Mobile 2 ze stránek https://www.netio-products.com/en/download. Můžete jej také stáhnout pomocí jiného zařízení a nahrát do dotykového displeje ProDVX přes Bluetooth nebo USB. Viz obrázky níže, kde jsou uvedeny tipy pro instalaci přes internet.
Povolení serveru NTP v aplikaci NETIO Mobile 2
Jakmile instalace není online, potřebujeme lokální server NTP. Ten lze vytvořit pomocí zařízení NETIO Mobile 2 a 10" panelového počítače ProDVX APPC-10XP se systémem Android. NTP server lze jednoduše povolit v nastavení aplikace. Aby byl v provozu, musí aplikace běžet v režimu na pozadí, proto tuto funkci povolte, když se vás systém zeptá. Podrobnosti naleznete na obrázku níže.
Funkčnost serveru NTP může záviset na nastavení dotykové obrazovky a konfiguraci softwaru. Doporučujeme používat testovaný hardware APPC-10XP 10". U jiných dotykových obrazovek není tato funkce zaručena.
Konfigurace zařízení NETIO
Konfigurace zařízení PowerCable 101F
Pro instalaci zařízení PowerCable 101F použijeme opět dotykovou obrazovku. Ve výchozím nastavení je zařízení NETIO PowerCable v režimu instalace AP. Vytvoří přístupový bod s identifikátorem SSID souvisejícím s jeho fyzickou adresou (MAC). Např. "PowerCable-AP-7E". Pro připojení PowerCable 101F k síti postupujte podle Stručné instalační příručky PowerCables nebo podle dalších kroků:
- Připojte se s dotykovou obrazovkou ProDVX k WiFi pomocí názvu "PowerCable-AP-7E".
- Otevřete webový prohlížeč Lightning a vyplňte adresu (http://cobra.netio nebo http://10.0.42.1), abyste se dostali do režimu instalace přístupového bodu PowerCable.
- Vyberte síť "NETIO-ProDVX-WiFi" a klikněte na tlačítko Next (Další).
- Vyplňte název zařízení "Entrance Advertisement" (Vstupní reklama)
- Nastavte statickou IP adresu podle plánu na 192.168.0.31/24
- Uložte nové nastavení
- Dotyková obrazovka ProDVX by měla být po instalaci kabelu PowerCable automaticky připojena zpět k síti NETIO-ProDVX-WiFi.
Pro dokončení kompletní instalace tohoto zařízení je nutné připravit konfiguraci názvu výstupu a plánu a změnit heslo správce z výchozího na nějaké jedinečné heslo.
- V podrobnostech výstupu nastavte název výstupu na "Entrance Advert."
- V nabídce Nastavení→Datum/čas→Použít server NTP nastavte adresu serveru NTP na dotykovou obrazovku ProDVX s IP 192.168.0.30.
- V části Uživatelé→admin změňte heslo správce na "secretpasswd."
Konfigurace zařízení PowerBOX 3PF

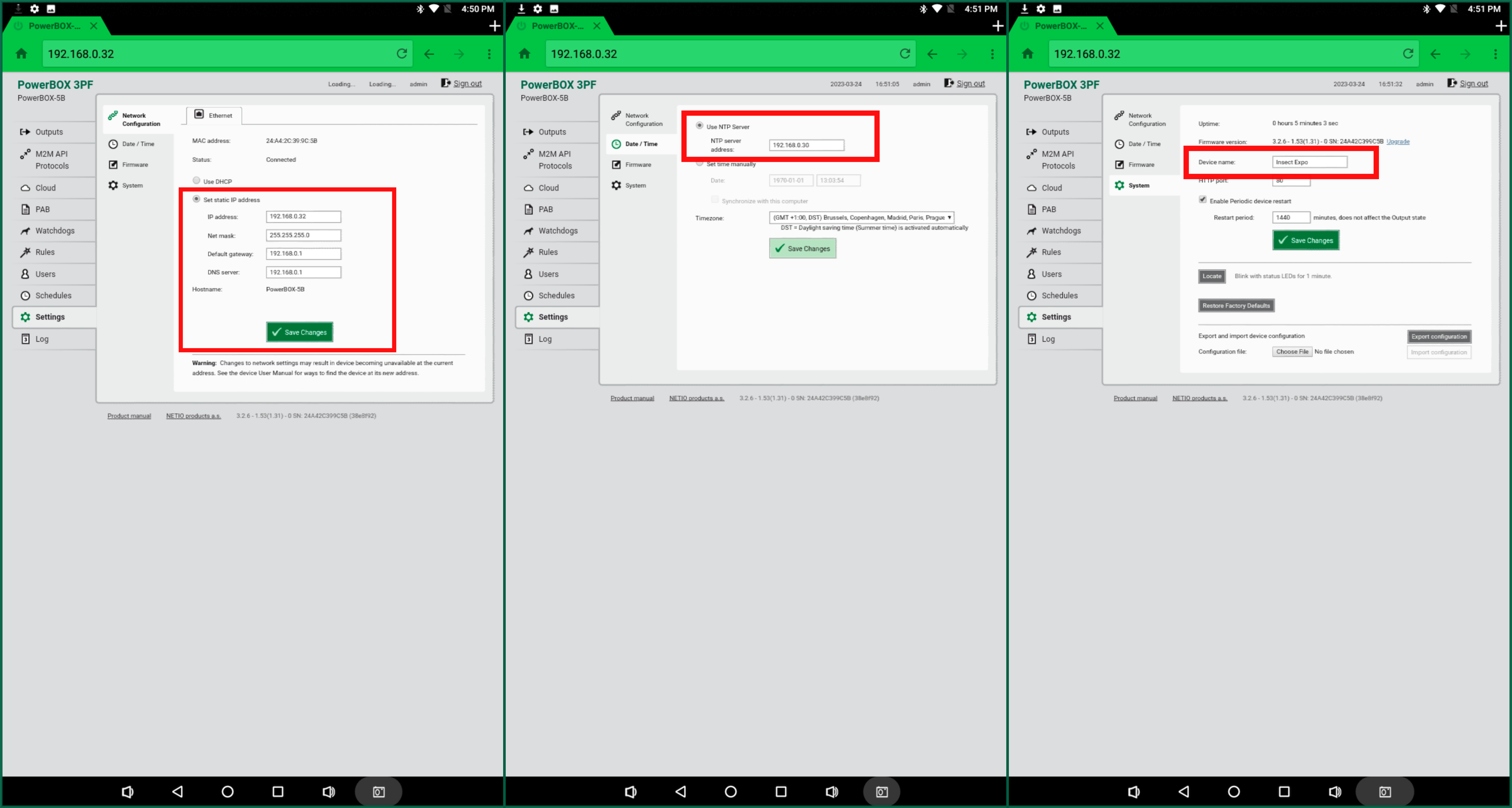

PowerBOX 3PF je zařízení připojené k Ethernetu. Pro instalaci zařízení doporučujeme přiřadit IP adresu na základě MAC (sériového čísla), které je vytištěno na zařízení. V případě, že nemůžete vytvořit rezervaci IP na základě MAC, postupujte podle pokynů v příručce Rychlá instalace PowerBOX 3PF a nainstalujte zařízení do sítě se statickou IP. Podle dalších pokynů dokončete nastavení zařízení PowerBOX 3PF včetně výstupních názvů, serveru NTP, časového plánu a hesla správce.
- Nastavte statickou IP adresu na 192.168.0.32/24 a uložte konfiguraci.
- Vyplňte adresu serveru NTP (Nastavení→Data/Čas) pomocí IP adresy dotykové obrazovky ProDVX "192.168.0.30."
- Pojmenujte zařízení v Nastavení→Systém→Název zařízení na "Insect Expo".
- Vytvořte plán, aby byl výstup zapnutý během pracovních dnů mezi 9:00 a 18:00. (Plány→Vytvořit plán).
- Nastavte a povolte nové rozvrhy na výstupech, kde se mají použít. (Podrobnosti o výstupu→Rozvrh).
- Pojmenujte výstupy podle jejich použití. V tomto příkladu jsme použili názvy "Brouci-výkaz", "Pavouci-výkaz", "Motýli-výkaz".
- Nastavte heslo správce na "secretpasswd" (Uživatelé->admin).
Tipy a podrobnosti naleznete na obrázcích níže.
Konfigurace aplikace NETIO Mobile 2
Po instalaci veškerého hardwaru můžeme přidat zařízení do systému NETIO Mobile 2, vytvořit jednu hlavní skupinu a povolit režim kiosku, aby se zabránilo chybné konfiguraci náhodnými uživateli.
Přidání zařízení NETIO do mobilní aplikace

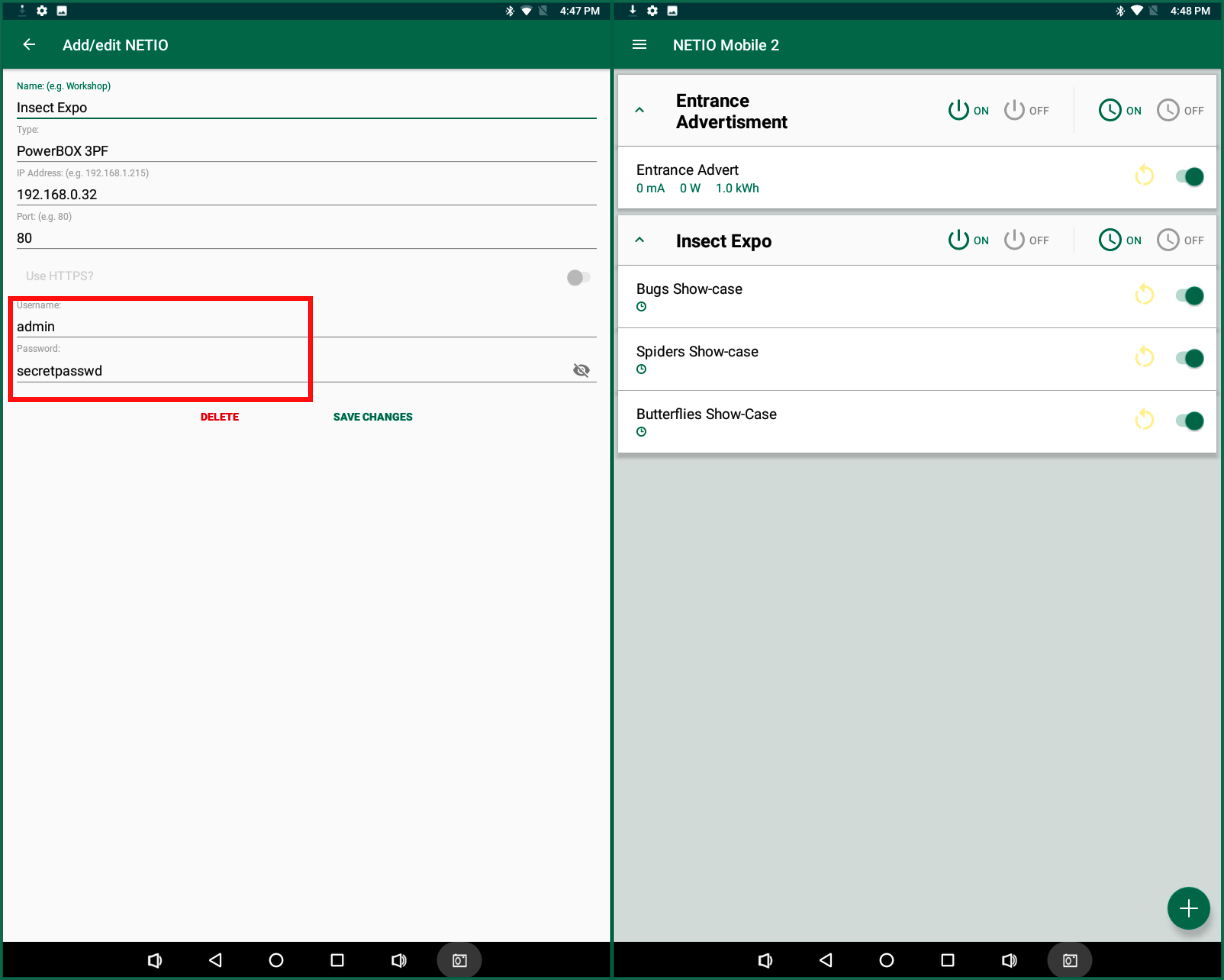

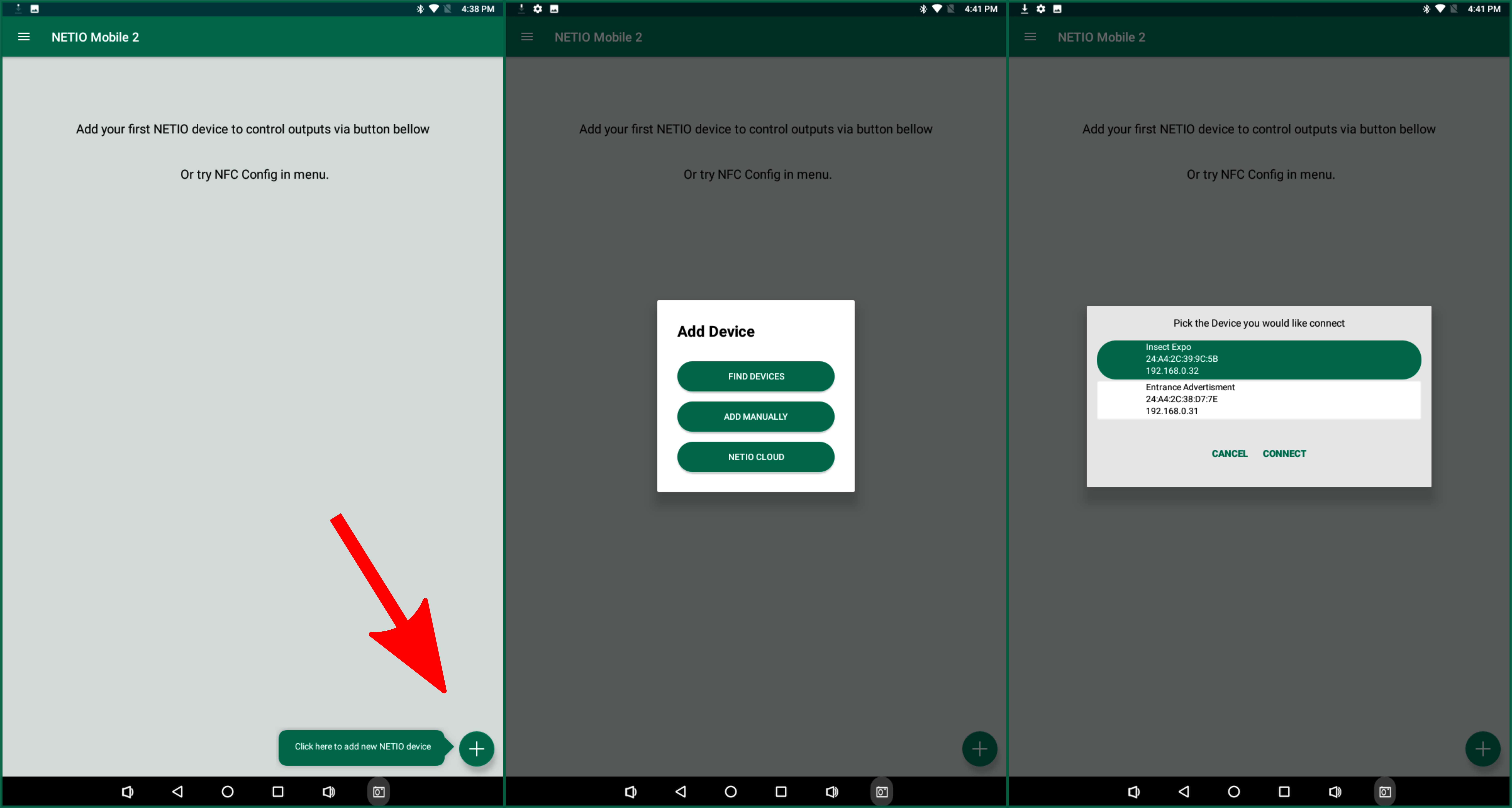

Zařízení přidejte do aplikace NETIO Mobile kliknutím na tlačítko "+". Poté můžete vybrat, kterou metodu chcete použít. Zvolená metoda závisí na tom, jak velký je váš setup. Automatické vyhledávání zařízení obvykle funguje v menších sítích, jinak ve velkých sítích, kde se uplatňuje směrování. Ruční způsob je dostatečně dobrý, pokud znáte podrobnosti o svém zařízení. V našem příkladu se pokusíme najít zařízení automaticky a přidat každé zařízení postupně. Při nastavování zařízení nezapomeňte použít změněné heslo správce v zařízení "secretpasswd", jinak připojení nebude fungovat. O IP adresy se nemusíme starat, protože jsou již nastaveny na statické nebo na rezervaci podle MAC, takže si můžeme být jisti, že budou vždy stejné. Podrobnosti o přidávání zařízení najdete na obrázcích níže.
Uspořádání zařízení do skupin
Uspořádání zařízení do skupin lze provést změnou výstupních údajů a přesunutím výstupů pomocí funkce Drag&Drop. Novou skupinu "Budova muzea" vytvoříte kliknutím na jeden z výstupů a otevřením Nastavení. V nabídce lze změnit název výstupu (pouze lokálně v mobilní aplikaci) a název skupiny. Do názvu skupiny vložte "Budova muzea" a potvrďte. Nyní je vytvořena nová skupina a výstup je přiřazen k této skupině. Chcete-li do této jedné skupiny přesunout všechny ostatní výstupy, použijte pro každý výstup funkci Drag & Drop.
Zapnutí režimu KIOSK
Jakmile jsou všechny konfigurace a názvy zařízení připraveny, lze povolit režim KIOSK. K tomu slouží další nastavení v aplikaci NETIO Mobile 2.
- Dlouhý dotyk pro ovládání - pro režim Kiosk lze tuto možnost vypnout. Povolení této funkce způsobí, že když chcete přepnout stav výstupu, musíte tlačítko podržet 2 sekundy. Je to prevence náhodného mačkání tlačítek při používání mobilních zařízení.
- Automatické spuštění aplikace po startu systému - tato funkce je nezbytná pro režim KIOSK, jinak se uživateli zobrazí hlavní plocha systému Android.
- Immersive mode (celoobrazovkový režim) - tento režim nastaví systém tak, aby skryl všechny navigační lišty a stavové panely a spustil mobilní aplikaci NETIO na celé obrazovce. Velmi vhodné pro použití v režimu KIOSK.
- Režim jednoduchého ovládání - jedná se o zámek nastavení správce. Jakmile správce nechce, aby nastavení měnil někdo jiný, lze použít tento režim Jednoduché ovládání. Všechny konfigurační funkce jsou vypnuty, nelze přidávat žádná zařízení, nelze používat funkci Drag&Drop pro skupiny a Nastavení lze otevřít pouze s heslem. Které nastavil správce při povolení režimu Jednoduché ovládání.
V naší ukázce budou všechny funkce v nastavení povoleny postupně. Režim jednoduchého ovládání bude povolen jako poslední, protože ihned po povolení režimu jednoduchého ovládání bude nastavení aplikace uzamčeno heslem: "password". Obvykle se jedná o poslední krok instalace.
Nyní je malý příklad nastavení jednoduchého ovládacího panelu hotov. Užijte si jej!
