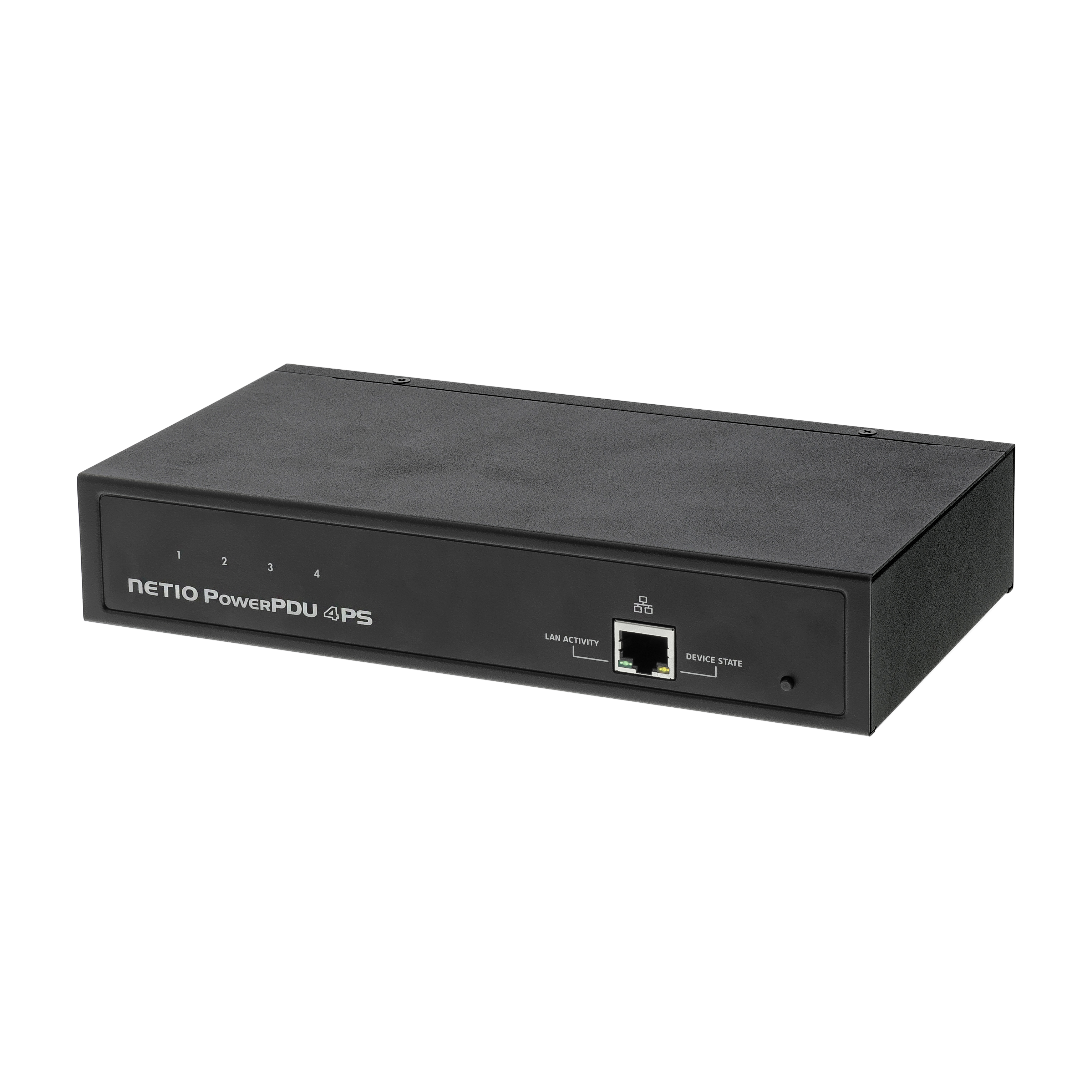

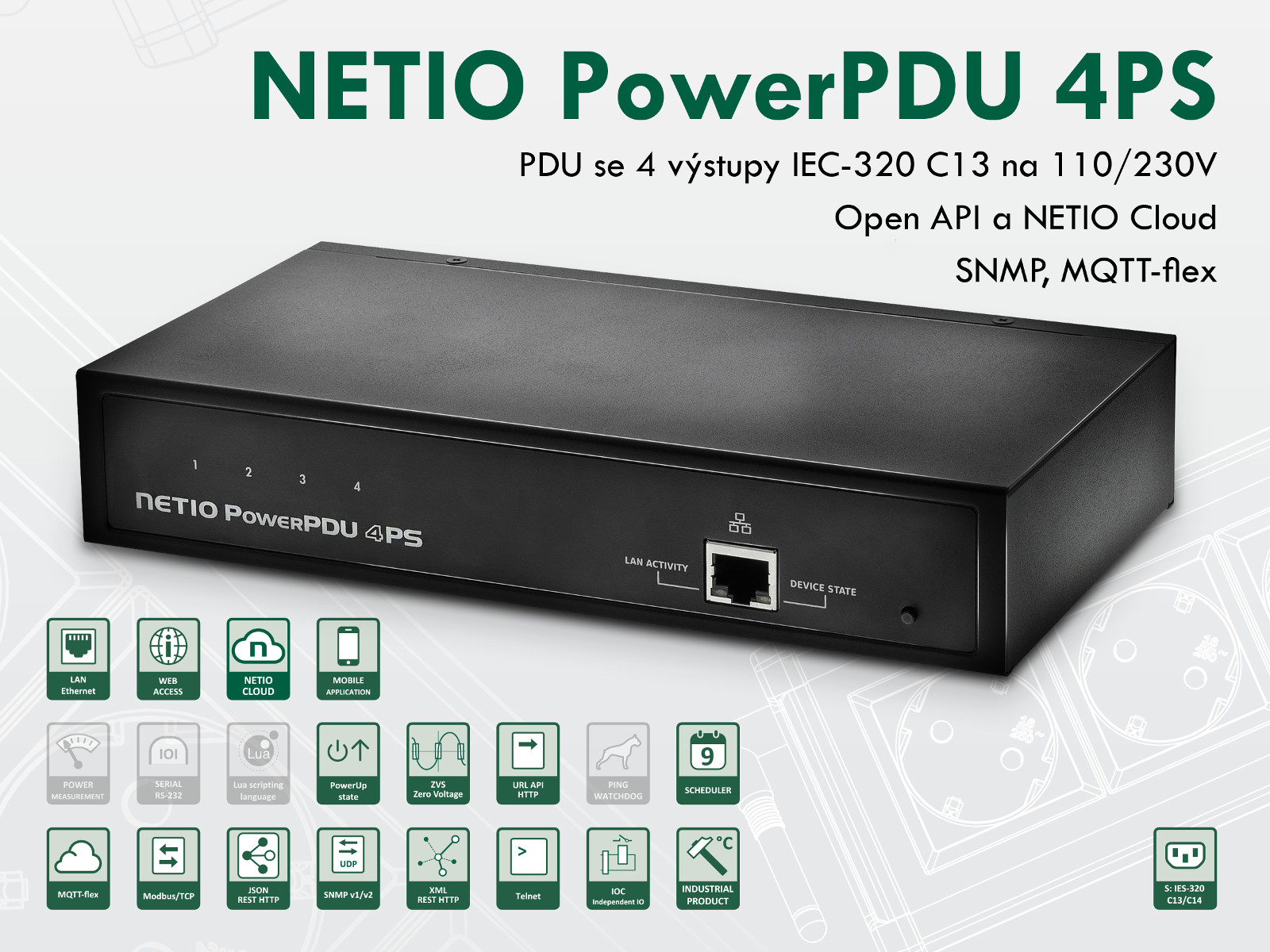

NETIO PowerPDU 4PS je chytré PDU (Power Distribution Unit) se čtyřmi výstupy napájení (4x IEC-320 C13). Každý výstup lze vypnout a zapnout samostatně. NETIO PowerPDU 4PS lze namontovat do rozvaděčových skříní vodorovně, svisle i jako 1U zařízení. Open API umožňuje integraci do systémů 3tích stran pomocí různých protokolů (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ..). Pomocí služby NETIO Cloud lze výstupy ovládat odkudkoliv. NETIO Cloud je placená služba , používá TLS zabezpečení a servery v Evropě.



Chytré PDU NETIO PowerPDU 4PS lze konfigurovat pomocí webového prohlížeče (ovládání výstupů, připojení do NETIO Cloud, nastavení Open API komunikace,...).

NETIO PowerPDU 4PS nepodporuje elektrické měření. Každý výstup lze samotatně vypnout, zapnout nebo vyvolat reset (vypnutí na krátký čas). Pro postupné zapínání výstupů lze na každém výstupu definovat zpožděné zapnutí po připojení do elektřiny.

Mobilní aplikace NETIO Mobile 2 ovládá každý výstup samostatně přes LAN (lokální síť) nebo přes službu NETIO Cloud.

NETIO Cloud je pomocí TLS zabezpečená služba, pomocí které lze výstupy ovládat odkudkoliv (Web nebo Open API).

Otevřená rozhraní (Open API) umožňují ovládání po síti různými protokoly (http XML/JSON, Modbus/TCP, MQTT, SNMP, Telnet a další... ).

AV drivery zjednodušují připojení NETIO zásuvek do profesionálních Audio/Video systémů jako je Neets, CRESTRON, Control4 a další.





Profesionální produkt

NETIO PowerPDU 4PS lze použít pro průmyslové aplikace. Produkt funguje v širokém rozsahu teplot (-20°C až +65°C), podporuje upgrade firmware přes web, pamatuje si stav zásuvky těsně před vypnutím, spíná relé na každém výstupu při průchodu nulou a podobně.

Na každém výstupu lze nastavit zpožděné zapnutí po připojení napájení. Tak lze vytvořit sekvenci zapnutí po výpadku napájení.



Open API: Podporované M2M protokoly

Open API rozhraní používá v jednu chvíli jeden z podporovaných M2M protokolů:

Protokol SNMP lze použít vždy paralelně k jednomu z dalších API.

Nezávisle na použitém Open API rozhraní lze PowerPDU 4PS vždy ovládat z webu zařízení a ze služby NETIO Cloud. Zákazník může využít zároveň jeden protokol z Open API a NETIO Cloud.



Užitečné odkazy:



Zeptejte se na cenu nebo technické parametry

Dokumenty ke stažení


yt_icon_white

Video Flyer

pdf_ikona_white
Flyer PDF

pdf_ikona_white
Manual PDF (CE)





Typické použití

  1. Typickou IT aplikací chytrého PowerPDU 4C je distribuce elektrické energie v 19“ racku (rozváděči) v datovém centru.
  2. Vzdálený restart připojeného zařízení lze provést z webového rozhraní (každý výstup lze zapnout / vypnout / restartovat).
  3. Výstupy lze ovládat pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ..)
  4. Celé zařízení lze připojit do různých programů a aplikací 3tích stran (NETIO Drivery).
  5. Výstupy několika NETIO produktů lze ovládat z Mobilní aplikace NETIO Mobile 2 připojené ke stejné síti.
  6. Výstupy několika zařízení lze ovládat centrálně pomocí placené služby NETIO Cloud.



>> NETIO Příklady použití

Web_HTTPs

HTTPs

Web_HTTPsNETIO PDU mají od roku 2024 implementováno zabezpečení HTTPs.
HTTPs je podporováno jak pro webové rozhraní, tak pro protokoly Open API (JSON, XML). Lze použít uživatelský certifikát.





NETIO Cloud

Produkt lze připojit ke službě NETIO Cloud.



NETIO Cloud je ideálním řešením pro vzdálené ovládání a restartování. Je přístupný přes jakýkoli webový prohlížeč: https://cloud.netio-products.com/. K NETIO Cloud lze připojit všechna zařízení vyráběná společností NETIO products.



  • Vzdálené ovládání výstupu PDU (z mobilní aplikace NETIO nebo z webové stránky služby NETIO Cloud).
  • Funkce sdílení zařízení více uživateli v rámci jednoho firemního účtu.
  • Možnost definování uživatelských práv (rolí) pro řízení přístupu.
  • Funkce PDU Connection Alert zasílá e-mailová upozornění na odpojení PDU (výpadek připojení nebo napájení).
  • Struktura skupin a podskupin jednotek PDU (struktura složek)
  • Aplikace NETIO Mobile 2 (Apple / Android) se správou uživatelských práv
  • Open API (MQTT) k firemnímu účtu NETIO Cloud
  • Možnost stažení historických dat z měření výkonu
  • Vzdálená aktualizace firmwaru
  • Dvoufaktorové ověřování
  • NETIO Cloud lze používat souběžně s většinou dalších protokolů Open API.
  • Komunikace PDU s cloudovou službou je zabezpečená (port 8883 - MQTTs - TLS).
  • Služba NETIO Cloud je SaaS (online služba). Pro projekty je k dispozici on-premise verze cloudové služby.

>> Více o NETIO Cloudu







Mobilní aplikace

Mobile app controlled power sockets

Zařízení lze po lokální síti ovládat mobilní aplikací NETIO Mobile 2 (Android & iOS).

  • LAN: NETIO Mobile 2 může ovládat všechny zásuvky přes lokální síť LAN (WiFi)
  • Cloud: NETIO Mobile 2 lze propojit s uživatelským účtem na NETIO Cloud



S mobilní aplikací NETIO Mobile 2 můžete

  • Ovládat jednotlivé výstupy (zásuvky) - zapnout, vypnout, reset
  • Zobrazit data měření elektrických veličin (A, W, Wh), pokud model podporuje měření
  • Aktivovat / deaktivovat funkci týdenní Scheduler u každého výstupu (zásuvky)
  • Řadit výstupy v rámci skupiny (např. podle lokace, funkce, ...)
  • Seskupovat výstupy do skupin - defaultní skupina podle zařízení může být změněna per výstup
  • Kontrolovat skupiny - Zapínat a vypínat celou skupinu zásuvek
  • Kontrolovat skupiny - aktivovat a deaktivovat funkci týdenní Scheduler pro každý výstup v celé skupině
  • Změnit jména výstupu / zařízení (viditelné v aplikaci)
  • Přidat více NETIO zařízení
  • LAN discover: vyhledat na Vaší LAN/WiFi síti zařízení NETIO



>> NETIO Mobile 2





Průmyslová kvalita produktu

NETIO PDU jsou výjimečné kvalitou provedení. Každý kus je vybaven sadou podpůrných funkcí, které zajišťují spolehlivost a dlouhou životnost produktu v reálné instalaci.

  • Otevřená M2M API
  • Široký rozsah provozních teplot (-20 °C až +65 °C)
  • PowerUp state – definovaná úroveň po zapnutí
  • PowerUp delay (zpožděné sepnutí výstupu)
  • Možnost upgrade FW přes web a jejich zpětná kompatibilita
  • IOC -  Nezávislé ovládání výstupu
  • ZVS – Spínání relé v napěťové nule



ZVS (Zero Voltage Switching)

Zásadní vlastností NETIO PowerPDU 4PS je funkce ZVS  (Zero Voltage Switching) .

Podpora funkce ZVS ovlivňuje čas spínání mechanického relé. Kontakt relé spíná a rozpíná výstup právě v okamžiku průchodu napětí nulou.

  • Podpora ZVS dlouhodobě snižuje množství reklamací produktu kvůli poškození vnitřního relé.
  • Díky časování sepnutí relé „při průchodu napětí nulou“ se zásadně omezí negativní vliv zapínacího proudu (Inrush current).
  • Podpora funkcí ZVS a PowerUp delay snižuje možnost vypadnutí elektrických jističů po obnovení dodávky proudu.
  • ZVS prodlužuje životnost připojených zařízení. Tento efekt je dramatický hlavně u častého zapínání a vypínání přístrojů, které na to nejsou navrženy (například spínané zdroje).



>> Slovník: Více o ZVS



User can define output state after power restoring - PowerUp state

Power-Up state

Nastavení stavu výstupní elektrické zásuvky ihned po zapnutí (nebo při obnovení elektrického proudu po výpadku) je důležité pro některé aplikace. Pro některé stroje je potřeba se vyhnout zbytečnému krátkému zapnutí, nebo vypnutí (cvak-cvak problém). Proto je tímto parametrem možné definovat chování výstupní elektrické zásuvky 110/230V v čase, než začne fungovat standardní komunikace s nadřízeným systémem.

  • On (zapnuto)
  • Off (vypnuto)
  • LAST state (poslední stav) obnoví poslední stav, před výpadkem napájení

Sekvence zpožděného zapínání výstupů

Jako ochrana proti přetížení (a výpadku) elektrického jističe lze použít zpožděné zapnutí některých elektrických spotřebičů po výpadku napájení. PowerPDU 4PS na to lze nastavit díky parametru „Power-Up state“ = ON / LAST a parametr „Output PowerUp interval“ = čas zpožděného zapnutí pro tento konkrétní výstup po zapnutí napájení.



>> Slovník: PowerUp state



Dohled připojených zařízení (funkce IP WatchDog)

Funkce IP WatchDog v PowerPDU 4PS hlídá odpovědi na PING (icmp). Napájení dohledovaného zařízení (router, IP kamera, …) lze snadno restartovat autonomně bez zásahu člověka. Funkci lze nastavit přes web rozhraní zařízení. Funkci IP WatchDog je možné použít na všech 4 zásuvkách.

>> Slovník: WatchDog Ping (IP WatchDog)



Scheduler (časové spínání jednotlivých zásuvek)

 Pomocí Funkce Scheduler (časovač) s grafickým rozhraním lze každou zásuvku jednotlivě spínat v určený čas a v daných dnech týdne. Jednoduše můžete nastavit zapnutí/vypnutí v určitý čas.

  • Každý výstup může mít svůj vlastní kalendář (schedule), podle kterého spíná výstup
  • I když je aktivována funkce kalendář, výstup lze ovládat z NETIO Cloud, webu a Open API.

  • Funkci Scheduler lze vypínat a vypínat (nelze upravovat) jednotlivě u každé zásuvky na mobilní aplikaci NETIO Mobile 2
  • Kalendář nevyžaduje připojení do internetu. Vyžaduje ale zdroj času – buď z internetu (NTP), nebo třeba lokální ADSL / WiFi router

  • K speciálním účelům může být Scheduler kombinován s PAB (Power Analyze Blocks)
    • Čas zapnutí a vypnutí zásuvek závisí na čase východu a západu slunce na základě umístění produktu
    • Bez ohledu na situaci, definovaná zásuvka může být vypnuta v definovaný čas (např. v půlnoci)
    • Pro více informací se obraťte na nás...

 >> Více informací o Scheduleru





Porovnání PowerPDU 4C / 4PS

Společnost NETIO vyrábí produkty PowerPDU 4C a PowerPDU 4PS.



Označení typu (form factor) „PowerPDU“ znamená produkt učený do IT prostředí, montáž do 19“ rozváděče.

Výrobce dodává příslušenství pro montáž do 19“ racku jako 1U zařízení pro jednu jednotku 4C / 4PS (RM1) nebo pro dvě jednotky vedle sebe (RM2). Další příslušenství je doporučeno pro montáž svisle, zezadu nebo zboku rackové skříně.

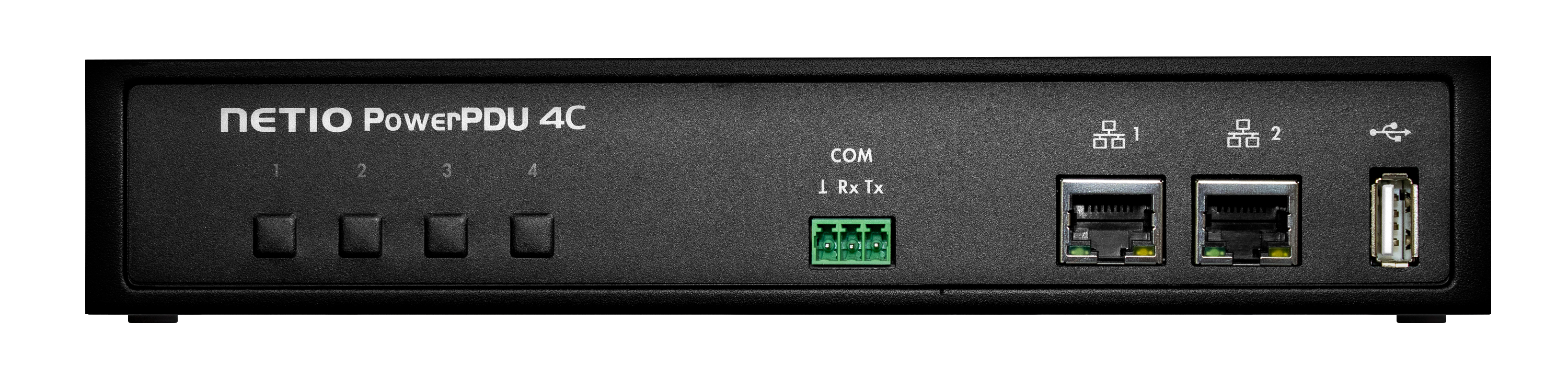

PowerPDU 4C

NETIO PowerPDU 4C je PDU (Power Distribution Unit) s výstupem 4x elektrická zásuvka IEC-320 C13. Každý výstup lze samostatně vypnout a zapnout a měří spotřebu elektřiny [Wh], proud [A], TruePF a další s přesností <1%.
PowerPDU 4C podporuje ZCS, obsahuje vestavěný ethernet switch (2x LAN), má vyveden sériový port (RS-232).





PowerPDU 4PS

NETIO PowerPDU 4PS je PDU (Power Distribution Unit) s výstupem 4x elektrická zásuvka IEC-320 C13. Každý výstup lze samostatně vypnout a zapnout. Model 4PS nepodporuje elektrické měření.



Obecné vlastnosti

  Spínané
výstupy
Měřené
výstupy
LAN Web NETIO Cloud Lua skripty Watchdog Scheduler Mobilní aplikace Otevřené API 19“ 1U
montáž
Spínání
PowerPDU 4C 4xC13 4 2 Ano Ano Ano Ping Ano Android + iOS 15 protokolů RM1 RM2
vyžadováno
ZCS
PowerPDU 4PS 4xC13 - 1 Ano Ano - Ping Ano Android + iOS 10 protokolů RM1 RM2
​vyžadováno
ZVS
PowerPDU 8QS 8xC13 2 1 Ano Ano - Ping + Power Ano Android + iOS 10 protokolů Ano ZVS
PowerPDU 4KS 4xC13 4 1 Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů RM1 RM2
vyžadováno
ZCS



Specifikace



  • Podpora Lua: Ne
  • Funkce Scheduler: Ano
  • Funkce IP WatchDog: Ano
  • Odesílání emailů: Ne
  • Log událostí: Ano (web)



  • Vstup napájení: 1x IEC320 C14 na 110/230V (10A)
  • Mechanický vypínač napájení: Ano
  • Výstup napájení: 4x IEC-320 C13 (max 10A)
  • Počet ovládaných výstupů: 4
  • NETIO PowerPDU 4PS smart PDU for remote restarts 230C IEC-320 C13 outputsElektrické měření: Ne
  • Počet měřených výstupů: 0
  • Vlastní spotřeba zařízení: Max 1,8 W



  • SPD - Přepěťová ochrana: Ano, typ 3
  • Spínací prvek: relay SPST-NO, ZVS
  • ZVS (Spínání výstupu při průchodu napětí nulou): Ano
  • IOC (Stav výstupu nezávislý na updatu FW): Ano
  • PowerUp state (stav výstupu po startu): On / Off / LAST state



  • Mechanické parametry: Kovové provedení, 220 x 40 x 120 mm (š x v x h)
  • Mechanická montáž: vodorovná (1x / 2x) / svislá montáž do 19“ rozváděče
  • Stupeň krytí: IP30
  • Akustický výstup: Ne
  • Teplotní rozsah: -20°C až +65°C
  • Návrh a výroba: European Union (Czech Republic , Prague)

FAQ

Expand all

Čím se liší PowerPDU 4C a 4PS?

Model 4PS je jednodušší a je určen pro základní funkce vzdáleného spínání napájecích výstupů.

PowerPDU 4PS nepodporuje elektrická měření, rozhraní RS-232 ani Lua skripty. PowerPDU 4PS nemá tlačítka na přímé ovládání výstupů a má vyveden pouze jeden konektor RJ45 pro připojení do LAN sítě.

Jaký je rozdíl mezi MQTT a MQTT-flex?

Protokol MQTT-flex je NETIO rozšíření standardního MQTT protokolu o textový konfigurační soubor, kde je možné sestavit strukturu MQTT zpráv, nastavit adresu MQTT brokeru kam se zprávy posílají a jak často. Kompletní nastavení MQTT komunikace tak lze přenést jediným textovým souborem.

Lze nastavit stav výstupu (elektrické zásuvky) po zapnutí?

Ano, po zapnutí napájení pro PowerPDU se všechny výstupy nastaví podle konfigurace PowerUp Init (On / Off / LAST value). Parametr lze nastavit přes webové rozhraní u podrobné konfigurace každého výstupu.

Zapoměl jsem heslo, jak uvedu produkt do defaultního nastavení?

Reset do továrního nastavení provedete podržením tlačítka vedle RJ45. Držte jej sepnuté a zapněte zařízení do zásuvky. Držte tlačítko dál sepnuté. Cca 12 sekund po zapnutí napájení 3x blikne žlutá LED a tování nastavení (Load do defaults) je obnoveno.



Aktuální postup najdete v dodaném vytištěném návodu QIG (Quick Installation Guide) k produktu.
Zde na stránce je ke stažení nebo v papírové podobě přibalený k produktu.

Mobilní aplikace NETIO Mobile neumí najít zařízení NETIO PowerPDU 4PS.

Pro Android zařízení upgradujte na novou verzi mobilní aplikace NETIO Mobile 2. Pro iOS zařízení zatím NETIO nedodává mobilní aplikaci.

Dokáže PowerPDU 4PS realizovat vzdálený restart?

Vzdálený restart se používá například pro ovládání napájení routeru, kde vypadne napájení a nebylo by možné poslat signál „zapni napájení“. N a to slouží příkaz Restart - „Short OFF“ (kliknutím z webového rozhraní) lze vypnout napájení např. na 5 sekund a pak jej PowerPDU samo zapne, aniž by uživatel musel znovu klikat na webu.



Dokáže PowerPDU 4PS zapínat výstup v určený čas?

Funkce časovač (kalendář) je ve vývoji. Bude k dispozici koncem roku 2020.

Pokud nemáte funkci Scheduler k dispozici, updatujte vaše zařízení na nejvyšší možnou verzi firmware.

Je možné ovládat zařízení pomocí IoT cloudu?

Ano. Většina NETIO produktů obsahuje otevřené API a postupně zveřejňujeme ANxx (Aplikační Poznámky) o tom, jak produkt připojit do různých systémů 3tích stran.
