NETIO PowerDIN 4Pz | NETIO Products a.s.

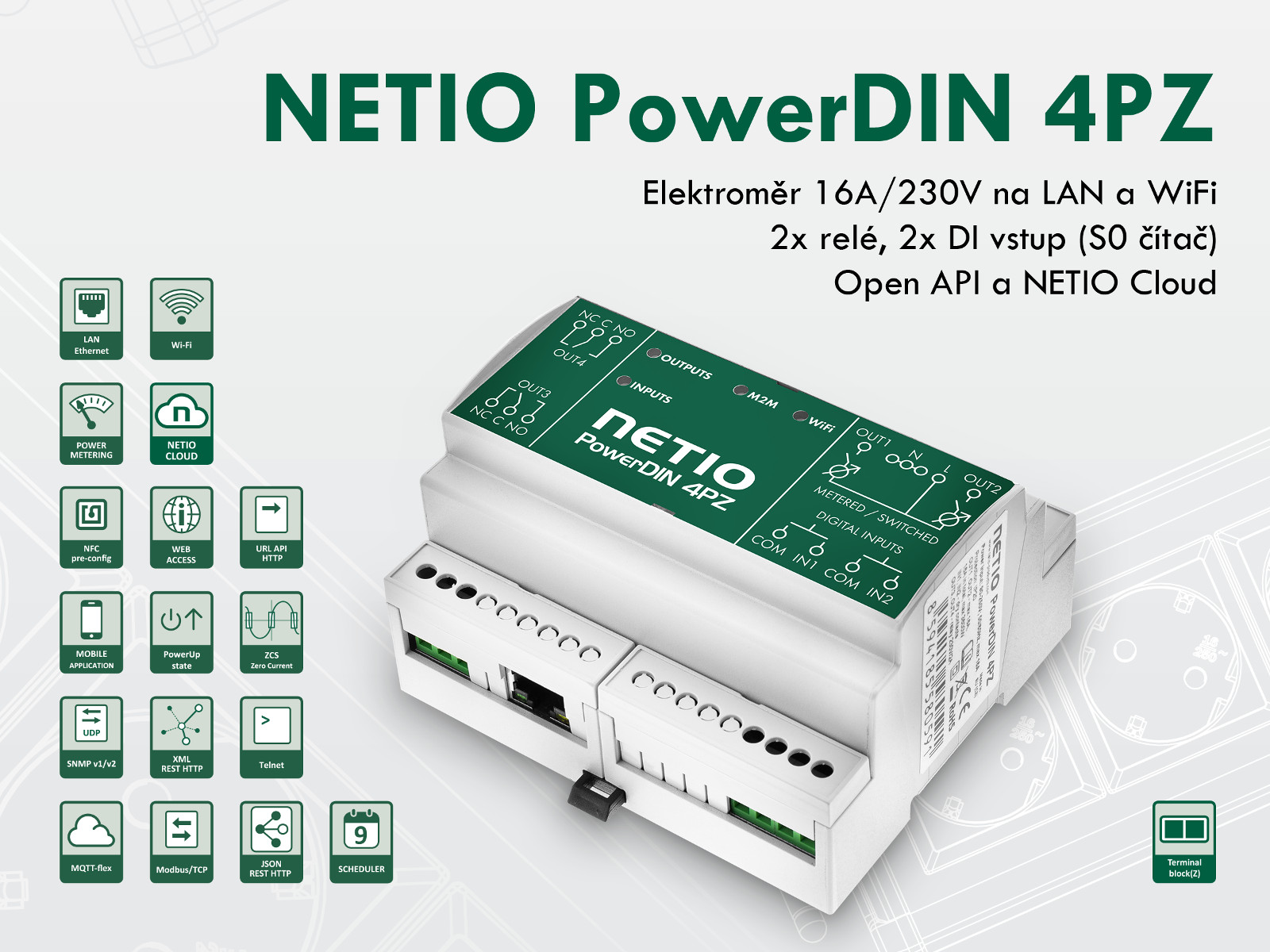

PowerDIN 4PZ je LAN/WiFi dvojitý elektroměr 230V/16A s I/O pro montáž na DIN lištu. Ovládání pomocí web rozhraní, podporuje NETIO Cloud a Open API rozhraní. Každý ze 4 výstupů lze samostatně vypnout/zapnout z webu zařízení nebo přes Open API a NETIO Cloud. Vzdáleně lze číst stavy 2 DI vstupů pro kontakt (S0 čítač ipulsů). Open API umožňuje integraci do systémů 3tích stran pomocí různých protokolů (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ..).

NETIO PowerDIN 4PZ je 2 kanálový elektroměr 230V / 16A s relé na výstupu připojený do LAN (Ethernet) nebo WiFi sítě.

  • 2 měřené výstupy 230V lze vnitřním relé vypnout.
  • 2 výstupy jsou vyvedeny jako NO/NC výstupy relé
  • 2x DI vstup lze použít pro tlačítko nebo jako čítač S0 impulsů.



Přes web rozhraní lze zařízení konfigurovat, číst měřené hodnoty a samostatně vypnout /zapnout každý ze 4 výstupů.



Open API umožňuje integraci do systémů 3tích stran pomocí různých protokolů (JSON, Modbus/TCP, SNMP, MQTT, Telnet, ..).

  • LAN nebo WiFi připojení, NFC konfigurace
  • WEB rozhraní
  • Kanály 1, 2 měření + relé výstup
  • Kanály 3, 4 relé výstup
  • OPEN API: MQTT-flex, Modbus/TCP, Telnet, JSON, XML, SNMP, ..
  • ZCS – Spínání výstupu při průchodu nulou
  • Mobilní aplikace: NETIO Mobile2 (Android)
  • Služba: NETIO Cloud



NETIO Cloud je SSL zabezpečená služba, pomocí které lze výstupy ovládat odkudkoliv (Web nebo Open API cloudové služby).  >> Více o NETIO Cloud



Mobilní aplikace NETIO Mobile2 ovládá každý výstup samostatně přes LAN (lokální síť). >> Více o NETIO Mobile



Otevřená rozhraní (Open API) umožňují ovládání zařízení po síti různými protokoly (http XML/JSON, Modbus/TCP, MQTT, SNMP, Telnet a další... ).



AV drivery zjednodušují připojení NETIO zásuvek do profesionálních Audio/Video systémů jako je NEETS, ELAN, CRESTRON, Control4 a další.



Partneři třetích stran jsou různá SW řešení jiných firem, která lze propojit s NETIO produkty (Nagios, PRTG, Grafana, Prometheus, Node-Red a další).



Open API: Podporované M2M protokoly

Chytrý elektroměr NETIO PowerDIN 4PZ umožňuje ovládání z webu a zároveň připojení na NETIO Cloud. Pro Open API komunikaci lze vybrat vždy jen jeden z M2M protokolů:

  • Modbus/TCP                         AN27AN22, AN37
  • MQTT-flex                              AN40
  • Telnet                                     AN10
  • http URL API                         AN19AN29
  • http JSON                              AN21AN30AN42
  • http XML                                AN20AN31
  • SNMP v1                               AN11AN41

Nezávisle na použitém Open API rozhraní lze PowerDIN 4PZ vždy ovládat z webu zařízení a zároveň ze služby NETIO Cloud. Zákazník může využít zároveň jeden protokol z Open API a NETIO Cloud.



Užitečné odkazy:



Zeptejte se na cenu nebo technické parametry

Typické použití

  • Typickou IT aplikací LAN/WiFi elektroměru PowerDIN 4PZ je měření a distribuce elektrické energie v elektrickém DIN rozváděči.
  • Vzdálený dohled spotřeby elektrické energie na jednom nebo dvou okruzích.
  • Připojení pulsního výstupu z 3fázového elektroměru na In1 nebo In2 a měření spotřeby energie nad 16A.
  • Odpojení výstupu (restart všech zařízení na napájecí větvi) lze provést z webového rozhraní (každý výstup lze zapnout / vypnout / restartovat) nebo z NETIO Cloudu.
  • Řízení nabíjení kol, lodí a dalších spotřebičů do 3,6kW (230V / 16A).
  • Ovládání výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ..)
  • Připojení do různých programů a aplikací 3tích stran.
  • Ovládání z Mobilní aplikace NETIO Mobile 2 (Android) ve stejné síti.
  • Centrální ovládání výstupů několika zařízení na různých místech pomocí placené služby NETIO Cloud.



>> NETIO Příklady použití

I/O = Relé výstupy & DI vstupy pro S0 / tlačítko (Dry contact)

Výstupy 1 a 2 jsou dva nezávisle měřené kanály 230V, které lze vypnout vestavěným relé s podporou ZCS.

Relé výstupy 3 a 4 jsou obecná přepínací relé, které lze vzdáleně ovládat. Tyto dva výstupy nepodporují spínán v nule, nejsou připojeny k napájecímu napětí.



Výstup Měření Spínání Max. napětí / proud
Out 1, Out 2 A, W, Wh, TPF, V, Hz Relé (ZCS) 230V / 16A AC
Out 3, Out 4  -  Relé 230V / 2A AC
48V / 2A DC



Digitální vstupy In1, In2 lze použít pro bezpotenciálový kontakt a přes Open API zjišťovat jejich stav nebo odečítat stav S0 čítačů na každém vstupu a měřit tak například okamžitou spotřebu na externím vodoměru nebo elektroměru.



PowerDIN-4PZ smart electrometer with LAN and WiFi

LAN / Wi-Fi

Produkt podporuje pouze jeden způsob připojení do sítě. Pokud je nalezen funkční RJ45 (Ethernet) kabel, přepne se na LAN verzi. Pokud na kabelu nefunguje linková vrstva nebo není připojen RJ45 kabel, aktivuje se WiFi.

WiFi využívá vestavěnou anténu, v kovovém rozvaděči bude mít velmi omezený dosah.

WiFi síť lze konfigurovat pomocí AP módu nebo přes NFC rozhraní z mobilní aplikace NETIO Mobile2.

  • Pro standardní WiFi instalaci bez NFC lze použít vestavěné WiFi AP,  integrovaný webový průvodce Vás provede nastavením včetně vybrání WiFi sítě ze seznamu. Tlačítko pro přepnutí režimu najdete pod vrchním panelem.
  • Při použití mobilní aplikace NETIO Mobile2 a NFC v telefonu, lze připojit produkt do WiFi sítě během 60 sekund.



NETIO Cloud

Produkt lze připojit do služby NETIO Cloud (z 1 web obrazovky lze ovládat 100 výstupů). NETIO Cloud je ideální řešení pro vzdálené ovládání a restarting. Placenou službu NETIO Cloud provozuje NETIO products a.s. jako podporu vyráběných zařízení.

  • Do NETIO Cloud lze připojit všechny produkty vyráběné společností NETIO products.
  • První 3 roky je připojení do služby zdarma díky „Welcome creditu“.
  • Uživatel může připojená zařízení ovládat bezpečně přes web odkudkoliv (HTTPs).
  • NETIO Cloud lze použít paralelně s ostatními Open API protokoly.
  • Bezpečná komunikace zařízení do Cloudové služby (port 8883 - MQTTs - TLS)
  • NETIO Cloud má vlastní Open API, pomocí kterého lze ovládat všechna zařízení v konkrétním uživatelském účtu (protokol MQTTS).

>> Více o službě NETIO Cloud



Průmyslová kvalita produktu



ZCS (Zero current switching)

An important feature of NETIO PowerPDU 4C is ZCS (Zero Current Switching).

NETIO PowerDIN 4PZ podporuje spínání měřených výstupů 1 a 2 při průchodu proudu nulou. Funkce ZCS zásadně prodlužuje životnost  kontaktu relé při spínání „problematických“ elektrických spotřebičů jako jsou LED světla a elektrické motory.

  • ZCS (Zero Current Switching) znamená, že relé spíná a rozpíná výstup (1 a 2) právě v okamžiku průchodu proudu nulou.
  • Podpora ZCS dlouhodobě snižuje množství reklamací produktu kvůli poškození vnitřního relé.
  • ZCS omezuje negativní vliv vysoké hodnoty zapínacího proudu (Inrush current).
  • Díky ZCS může zařízení vypínat a zapínat spínané zdroje (servery, počítače a další IT zařízení) až do maximálního výkonu.

ZCS prodlužuje životnost připojených zařízení. Tento efekt je dramatický hlavně u častého zapínání a vypínání přístrojů, které na to nejsou navrženy (například spínané zdroje).

>> Slovník: Více o ZCS



Power-up state

User can define output state after power restoring - PowerUp state

Nastavení stavu výstupní elektrické zásuvky ihned po zapnutí (nebo při obnovení elektrického proudu po výpadku) je důležité pro některé aplikace. Pro některé stroje je potřeba se vyhnout zbytečnému krátkému zapnutí, nebo vypnutí (cvak-cvak problém). Proto je tímto parametrem možné definovat chování výstupní elektrické zásuvky 110/230V v čase, než začne fungovat standardní komunikace s nadřízeným systémem.

  • On (zapnuto)
  • Off (vypnuto)
  • LAST state (poslední stav) obnoví poslední stav, před výpadkem napájení



Power-Up sekvence (postupné zapínání výstupů)

Jako ochranu proti přetížení (a výpadku) elektrického jističe lze použít zpožděné postupné zapínání elektrických spotřebičů po obnovení napájení. PowerDIN 4PZ na to lze nastavit díky parametru „Power-Up state“ = ON / LAST a parametr „Output PowerUp interval“ = čas zpožděného zapnutí pro tento konkrétní výstup po zapnutí napájení.

>> Slovník: PowerUp state
>> Slovník: PowerUp sekvence



Měření energie

NETIO PowerPDU 4C is small PDU with power measurement and IEC-320 outputs

NETIO PowerDIN 4PZ měří elektrické parametry na výstupech 1 a 2 samostatně. Změřené hodnoty jsou zobrazeny na webu zařízení a zároveň v M2M protokolech. PowerDIN 4PZ měří s přesností lepší než 1% v celém teplotním rozsahu.

  • 2x Proud [A]
  • 2x Výkon [W]
  • 2x Energie [Wh] – uživatelský resetovatelný čítač
  • 2x Energie Out [Wh] – MID čítač energie odebírané z el. sítě
  • 2x Energie In [Wh] – MID čítač energie dodané do el. sítě.
  • 2x TPF (True Power Factor)
  • 2x Fázový posun [-180...180°]

  • Napětí [V]
  • Frekvence napájecí sítě [Hz]



Použití vzdáleně ovládaného elektroměru

  • Dohled spotřeby elektřiny strojů v průmyslu
  • Řízení pomalého nabíjení elektromobilů
  • Zapínání a vypínání elektrických výstupů z Mobilní aplikace
  • Měření spotřeby a ovládání jednotlivých výstupů vzdáleně z NETIO Cloud



Mobilní aplikace

Mobile app controlled power sockets

PowerDIN 4PZ lze po lokální síti ovládat mobilní aplikací NETIO Mobile 2 (mobilní zařízení na systému Android)

  • Do mobilní aplikace lze připojit několik NETIO zařízení a ovládat všechny jejich výstupy
  • Mobilní zařízení musí být připojeno do stejné LAN sítě (připojte telefon / tablet pomocí WiFi).
  • NETIO Mobile2 umí prohledávat LAN síť a najít připojená zařízení. Vyžaduje WiFi připojení do LAN sítě

Aplikace NETIO Mobile 2 zatím není k dispozici pro iOS uživatele. Doporučujeme použití mobilních aplikací 3tích stran:

>> NETIO Mobile 2





Funkce Scheduler (Kalendář)

The switching of outlets can be time-controlled by the Scheduler with a graphical interface

Každý výstup lze nastavit ve funkci Scheduler na pravidelné spínání podle času a dne v týdnu. Spínací kalendář (scheduler) je užitečná funkce pro úsporu energie a pravidelné restarty připojených zařízení.

>> Více o funkci Scheduler





NFC pre-config - instalace zařízení do WiFi sítě během 60 sekund

NFC preconfig for easy and quick configuration of NETIO smart power strips

WiFi síť (SSID a heslo) ke které se zařízení připojuje v místě instalace lze nastavit bez zapnutí zařízení. Mobilní aplikace (NETIO Mobile 2) přenese konfiguraci z mobilního telefonu / tabletu přes NFC. Při instalaci většího množství kusů šetří tato technologie zásadně čas pro instalaci do WiFi sítě.

>> Přečtěte si více o NFC-preconfig





Obecné vlastnosti

  LAN (RJ45) Wi-Fi Výstupy napájení Elektrické měření Chytré spínání (ZCS/ZVS) DO Relé výstupy DI Vstupy /
S0 čítače
Web konfigurace Funkce Scheduler Funkce Watchdog M2M APIs
PowerDIN 4PZ Ano Ano 2 16 hodnot ZCS 2 2 / Ano Ano Ano  -  7 protokolů



Specifikace

PowerDIN 4PZ NETIO chytry elektromer 230V 16A
  • LAN (RJ45): Ano
  • WiFi: Ano
  • Web: Vestavěný web server
  • Online demo: Ano (link)
  • FW upgrade: Ano – web (Download: FW Archive)
  • Mobilní aplikace: NETIO Mobile2 (Android)
  • Instalace bez připojení do Cloudu: Ano
  • Ovládací tlačítko: Ano (pod panelem)



  • Služba: NETIO Cloud (placená služba, zabezpečen pomocí TLS)
  • Open API (M2M protokoly)
    • Modbus/TCP
    • MQTT-flex
    • Telnet
    • http URL API
    • http JSON
    • http XML
    • SNMP v1



  • Podpora Lua: Ne
  • Funkce Scheduler: Ano (4Q 2020)
  • Odesílání emailů: Ne



  • Vstup napájení: Svorky (2,5mm2 / 22-14 AWG) 100-240V AC / max 16A
  • Výstup napájení: Svorky (2,5mm2 / 22-14 AWG)

  • Digital Outputs: 4 celkem
  • Měřené výstupy: 2 kanály
  • DO měřené výstupy napájení + spínací prvek: 2x relé + ZCS (Out 1,2: SPST-NO) - Max 230V / 16A
  • DO relé výstupy: 2x relé (Out 3,4: NO/NC) - Max 2A
  • DI (Digitální vstupy): 2x vstup (kontakt) + S0 čítač (4 byty)

NETIO PowerDIN smart electrometer

  • Vlastní spotřeba zařízení: Max 2 W
  • SPD - Přepěťová ochrana: Ano, typ 3
  • Spínací prvek: relé (Out 1,2: SPST-NO)
  • ZCS (Spínání výstupu při průchodu napětí nulou): Ano (Výstupy 1,2)
  • IOC (Stav výstupu nezávislý na updatu FW): Ano
  • PowerUp state (stav výstupu po startu): On / Off / LAST state
  • PowerUp sekvence (postupné zapínání výstupů): Ano
  • Mechanické parametry: 106 x 91 x 62  mm - 6M (SU) DIN
  • Stupeň krytí: IP20
  • Akustický výstup: Ne
  • Teplotní rozsah: -20°C až +55°C
  • Návrh a výroba: European Union (Czech Republic, Prague)



FAQ

Expand all

Zapoměl jsem heslo, jak uvedu PowerDIN 4PZ do defaultního nastavení?

Reset do továrního nastavení provedete podržením tlačítka pod vrchním štítkem (ten je třeba sundat). Držte jej stisknuté a zapněte zařízení do zásuvky. Držte tlačítko dál stisknuté. Cca 10 sekund po zapnutí napájení 3x blikne zelená LED a tovární nastavení (Load to defaults) je obnoveno.



Aktuální postup najdete v dodaném vytištěném návodu QIG (Quick Installation Guide) k produktu.
Zde na stránce je ke stažení nebo je v papírové podobě přibalený k produktu.

Popis uvádí 2x výstupní kanál 230V/16A, mohu připojit dva zásuvkové okruhy?

Každý výstup 230V (Out 1, Out 2) lze použít pro napájení až 16A, ale přívodní svorky mají omezení na 16A do zařízení.

Zařízením může protékat maximálně 16A v součtu.

Lze spínat 12V nebo 48V DC?

Ano, ale pouze pomocí relé na výstupech 3 a 4. Měřené výstupy 1 a 2 jsou připojeny na napájecí napětí 230V.

Co to znamená čítání pulsů S0? Pamatuje si je zařízení po restartu?

S0 je standardní pulsní výstup z elektroměrů, vodoměrů, plynoměrů a podobně.
V principu jde o pulsy, které odpovídají spínání mechanického kontaktu na čas mezi 30 a 70ms.

Ano, zařízení si pamatuje stav čítače impulsů i při výpadku napájení.

Podporuje PowerDIN 4PZ funkci Scheduler?

Funkce časovač (kalendář) je ve vývoji. Bude k dispozici koncem roku 2020.



Obsahuje PowerDIN 4PZ přepěťovou ochranu?

Ano, obsahuje ochranu 3. Stupně.



Jaký je rozdíl mezi MQTT a MQTT-flex?

Protokol MQTT-flex je NETIO rozšíření standardního MQTT protokolu o textový konfigurační soubor, kde je možné sestavit strukturu MQTT zpráv, nastavit adresu MQTT brokeru kam se zprávy posílají a jak často. Kompletní nastavení MQTT komunikace tak lze přenést jediným textovým souborem.

Mobilní aplikace NETIO Mobile neumí najít zařízení PowerDIN 4PZ.

Pro Android zařízení upgradujte na novou verzi mobilní aplikace NETIO Mobile 2. Pro iOS zařízení zatím NETIO nedodává mobilní aplikaci.

Je možné ovládat zařízení pomocí IoT cloudu?

Ano. Většina NETIO produktů obsahuje otevřené API a postupně zveřejňujeme ANxx (Aplikační Poznámky) o tom, jak produkt připojit do různých SW systémů 3tích stran.



Je uvedena podpora SNMP v1, ale nezmiňujete SNMP v3.

PowerDIN 4PZpodporuje pouze nezabezpečenou verzi SNMP v1/v2.
Zabezpečený protokol SNMP v3 tento produkt ve standardní verzi nepodporuje.
Pro informace o speciální verzi nás kontaktujte.
