PowerCable 2PZ je ploché PDU (Power Distribution Unit) s dvěma výstupy. PDU je připojeno k LAN nebo WiFi pro dálkové ovládání napájení (restart na dálku) televizí, obrazovek, a jiných AV nebo IT zařízení. Na svorkovnicích jsou k dispozici 2 výstupy (110/230V max 16A).

NETIO PowerCable 2PZ je ploché PDU (Power Distribution Unit) s LAN připojením pomocí RJ45 (Ethernet) nebo WiFi (2,4 GHz – interní anténa). Výstupy lze jednotlivě zapnout/vypnout (restartovat) na webu zařízení, v mobilní aplikaci nebo na webu služby NETIO Cloud.

PowerCable 2PZ podporuje funkci WathcDog Ping nebo funkci Scheduler (týdenní kalendář).

PowerCable 2PZ nazýváme „ploché PDU“, protože může být instalován za TV, pod dvojitý strop nebo do podobně omezeného prostoru. PowerCable 2PZ je dodáván bez napájecích kabelů, uživatel musí pomocí šroubováku připojit napájecí kabel a 1 nebo 2 výstupní kabely ke svorkovnici, která je uvnitř krabičky.

Otevřené API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON, Modbus/TCP, XML, SNMP, MQTT, Telnet, ..).

Se službou NETIO Cloud lze výstup(y) zapínat/vypínat odkudkoli. Služba NETIO Cloud poskytovaná za poplatek využívá zabezpečení a servery SSL/TLS v Evropě.

Mobilní aplikací NETIO Mobile 2 lze ovládat vzdáleně výstupy připojené ke stejné LAN nebo přes NETIO Cloud.

AV drivery usnadňují připojení zásuvek NETIO k profesionálním audio/video řídicím systémům, jako jsou RTI, ELAN, SAVANT, BrightSign, Crestron, Control4 atd.




Typické využití

  • PowerCable 2PZ LAN/WiFi PDU se obvykle používá pro vzdálený restart (remote restarting).
  • Každý výstup lze zapnout/vypnout nebo zapnout a vypnout z webového rozhraní nebo služby NETIO Cloud.
  • Ovládání výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
  • Integrace s různými programy a aplikacemi třetích stran.
  • Ovládání zařízení z mobilní aplikace NETIO Mobile 2, (LAN nebo NETIO Cloud].
  • Služba NETIO Cloud poskytovaná za poplatek umožňuje centrální ovládání výstupů více zařízení na různých místech.

>> NETIO usage example

Remote restarting (Vzdálené restartování)

Zapněte / vypněte nebo restartujte (short off) každý výstup pomocí těchto metod:

  • webového rozhraní zařízení
  • Z  webové služby NETIO Cloud
  • NETIO Mobile 2 (mobilní aplikace) přes LAN nebo NETIO Cloud (webová služba)
  • Pomocí zabudované funkce Scheduler (týdenní plánovač) můžete definovat několik intervalů zapnutí/vypnutí pro každý výstup.
  • S vestavěnou funkcí PING WatchDog můžete restartovat jakékoli LAN zařízení, když nereaguje na PINGy z NETIO PDU (zamrznutí zařízení).
  • Pomocí AV driverů můžete ovládat výstupy z mnoha audio a video softwarů (Crestron, Control4, Kramer, BrightSign, …)
  • Existuje spousta Open API (protokolů) pro řízení výstupů / spotřeby měřiče energie.
  • Například: JSON nebo XML přes HTTP, SNMP v1 nebo v3, Modbus/TCP, MQTT, URL-API a další.
  • Pomocí spustitelného PyNetio swtich / Přepněte jakýkoli výstup NETIO z plochy Windows.



Zeptejte se na cenu nebo technické parametry

Dokumenty ke stažení



pdf_ikona_white
Flyer PDF

pdf_ikona_white
Manual PDF (CE)





PowerDIN-4PZ smart electrometer with LAN and WiFi

LAN / Wi-Fi

Produkt podporuje pouze jeden způsob připojení do sítě. Pokud je nalezen funkční RJ45 (Ethernet) kabel, přepne se na LAN verzi. Pokud na kabelu nefunguje linková vrstva nebo není připojen RJ45 kabel, aktivuje se WiFi.

WiFi využívá vnitřní anténu, v kovovém rozvaděči bude mít velmi omezený dosah.

WiFi síť lze konfigurovat pomocí AP módu. Pro WiFi instalac bez LAN lze použít vestavěné WiFi AP,  integrovaný webový průvodce Vás provede nastavením včetně vybrání WiFi sítě ze seznamu. Tlačítko pro přepnutí režimu najdete pod vrchním panelem.



Web_HTTPs

HTTPs

Web_HTTPsNETIO PDU mají od roku 2024 implementováno zabezpečení HTTPs.
HTTPs je podporováno jak pro webové rozhraní, tak pro protokoly Open API (JSON, XML). Lze použít uživatelský certifikát.



NETIO Cloud

Produkt lze připojit ke službě NETIO Cloud.



NETIO Cloud je ideálním řešením pro vzdálené ovládání a restartování. Je přístupný přes jakýkoli webový prohlížeč: https://cloud.netio-products.com/. K NETIO Cloud lze připojit všechna zařízení vyráběná společností NETIO products.



  • Vzdálené ovládání výstupu PDU (z mobilní aplikace NETIO nebo z webové stránky služby NETIO Cloud).
  • Funkce sdílení zařízení více uživateli v rámci jednoho firemního účtu.
  • Možnost definování uživatelských práv (rolí) pro řízení přístupu.
  • Funkce PDU Connection Alert zasílá e-mailová upozornění na odpojení PDU (výpadek připojení nebo napájení).
  • Struktura skupin a podskupin jednotek PDU (struktura složek)
  • Aplikace NETIO Mobile 2 (Apple / Android) se správou uživatelských práv
  • Open API (MQTT) k firemnímu účtu NETIO Cloud
  • Možnost stažení historických dat z měření výkonu
  • Vzdálená aktualizace firmwaru
  • Dvoufaktorové ověřování
  • NETIO Cloud lze používat souběžně s většinou dalších protokolů Open API.
  • Komunikace PDU s cloudovou službou je zabezpečená (port 8883 - MQTTs - TLS).
  • Služba NETIO Cloud je SaaS (online služba). Pro projekty je k dispozici on-premise verze cloudové služby.

>> Více o NETIO Cloudu







Mobilní aplikace

Mobile app controlled power sockets
Zařízení lze po lokální síti ovládat mobilní aplikací NETIO Mobile 2 (Android & iOS).
  • LAN: NETIO Mobile 2 může ovládat všechny zásuvky přes lokální síť LAN (WiFi)
  • Cloud: NETIO Mobile 2 lze propojit s uživatelským účtem na NETIO Cloud




  •
  •
  •

S mobilní aplikací NETIO Mobile 2 můžete

  • Ovládat jednotlivé výstupy (zásuvky) - zapnout, vypnout, reset
  • Zobrazit data měření elektrických veličin (A, W, Wh), pokud model podporuje měření

  • Aktivovat / deaktivovat funkci týdenní Scheduler u každého výstupu (zásuvky)
  • Řadit výstupy v rámci skupiny (např. podle lokace, funkce, ...)
  • Seskupovat výstupy do skupin - defaultní skupina podle zařízení může být změněna per výstup

  • Kontrolovat skupiny - Zapínat a vypínat celou skupinu zásuvek
  • Kontrolovat skupiny - aktivovat a deaktivovat funkci týdenní Scheduler pro každý výstup v celé skupině
  • Změnit jména výstupu / zařízení (viditelné v aplikaci)
  • Přidat více NETIO zařízení
  • LAN discover: vyhledat na Vaší LAN/WiFi síti zařízení NETIO



>> NETIO Mobile 2



Funkce Scheduler (Kalendář)

Pomocí Funkce Scheduler (časovač) s grafickým rozhraním lze každou zásuvku jednotlivě spínat v určený čas a v daných dnech týdne. Jednoduše můžete nastavit zapnutí/vypnutí v určitý čas.

  • Každý výstup může mít svůj vlastní kalendář (schedule), podle kterého spíná výstup
  • I když je aktivována funkce kalendář, výstup lze ovládat z NETIO Cloud, webu a Open API.

  • Funkci Scheduler lze vypínat a vypínat (nelze upravovat) jednotlivě u každé zásuvky na mobilní aplikaci NETIO Mobile 2
  • Kalendář nevyžaduje připojení do internetu. Vyžaduje ale zdroj času – buď z internetu (NTP), nebo třeba lokální ADSL / WiFi router

  • K speciálním účelům může být Scheduler kombinován s PAB (Power Analyze Blocks)
    • Čas zapnutí a vypnutí zásuvek závisí na čase východu a západu slunce na základě umístění produktu
    • Bez ohledu na situaci, definovaná zásuvka může být vypnuta v definovaný čas (např. v půlnoci)
    • Pro více informací se obraťte na nás...

 >> Více informací o Scheduleru



Dohled připojených zařízení (funkce IP WatchDog)

Funkce IP WatchDog v PowerCable 2PZ hlídá odpovědi na PING (icmp). Napájení dohledovaného zařízení (router, IP kamera, …) lze snadno restartovat autonomně bez zásahu člověka. Funkci lze nastavit přes web rozhraní zařízení. Funkci IP WatchDog je možné použít na obou výstupech.

>> Slovník: WatchDog Ping (IP WatchDog)



AV driversAV drivers icon

Nabízíme vám velkou škálu driverů (integrovaná podpora zařízení) pro tyto AV platformy:

  • BrightSign
  • Control 4
  • Crestron
  • Domotz
  • ELAN
  • HSYCO
  • Kramer
  • Loxone
  • Neets / biamp
  • PIXILAB Blocks
  • RTI
  • SAVANT
  • SKAARHOJ

Tyto integrace / drivery mohou být zdarma či placené.
Drivery, které nejsou testované NETIO products, ale jsou veřejně dostupné, můžete najít sepsané na wiki.netio-products.com

>> Více o našich Integračních partnerech (3rd party)





Open API: Otevřené rozhraníOpen API icon

PowerCable 2PZ umožňuje připojení jednomu z různých M2M protokolů:

Dokumentaci k protokolům naleznete zde >>>Stáhnout aplikaci.

Nezávisle na použitém Open API rozhraní lze zřízení NETIO vždy ovládat z webového rozhraní zařízení a ze služby NETIO Cloud. Zákazník může využít zároveň jeden protokol z Open API a NETIO Cloud.

The ANxx Application Notes provide useful deployment guidance.



Užitečné odkazy:





Condition & RulesIcon_Condition-Rules

NETIO Conditions (PAB & WatchDog) & Rules jsou už naprogramované předem v zařízeních NETIO. Jedná se o skvělý nástroj při speciálnímu využití a aplikaci zařízení.

Zákazník si může tyto funkce aktivovat v konfiguraci založené na skriptech. Použitím Condition & Rules je možné definovat reakci na odezvu (bez odezvy) určeného výstupu při použití funkce WatchDog PING. NETIO Condition & Rules jsou podporovány všemi zařízeními NETIO vyrobenými po roce 2020 s výjimkou PowerPDU 4C (podporuje LUA skripty).

Detailní popis můžete najít na wiki.netio-products.com, podívejte se na část "NETIO Conditions & Rules: Local device scripting".



Průmyslová kvalita produktu





ZVS (Zero Voltage Switching)

Zásadní vlastností NETIO PowerCable 2PZ je funkce ZVS  (Zero Voltage Switching) .

Podpora funkce ZVS ovlivňuje čas spínání mechanického relé. Kontakt relé spíná a rozpíná výstup právě v okamžiku průchodu napětí nulou.

  • Podpora ZVS dlouhodobě snižuje množství reklamací produktu kvůli poškození vnitřního relé.
  • Díky časování sepnutí relé „při průchodu napětí nulou“ se zásadně omezí negativní vliv zapínacího napětí.
  • Podpora funkcí ZVS a PowerUp delay snižuje možnost vypadnutí elektrických jističů po obnovení dodávky proudu.
  • ZVS prodlužuje životnost připojených zařízení. Tento efekt je dramatický hlavně u častého zapínání a vypínání přístrojů, které na to nejsou navrženy (například spínané zdroje).

>> Slovník: Více o ZVS



Power-up state

User can define output state after power restoring - PowerUp state

Nastavení stavu výstupní elektrické zásuvky ihned po zapnutí (nebo při obnovení elektrického proudu po výpadku) je důležité pro některé aplikace. Pro některé stroje je potřeba se vyhnout zbytečnému krátkému zapnutí, nebo vypnutí (cvak-cvak problém). Proto je tímto parametrem možné definovat chování výstupní elektrické zásuvky 110/230V v čase, než začne fungovat standardní komunikace s nadřízeným systémem.

  • On (zapnuto)
  • Off (vypnuto)
  • LAST state (poslední stav) obnoví poslední stav, před výpadkem napájení



Power-Up sekvence (postupné zapínání výstupů)

Jako ochranu proti přetížení (a výpadku) elektrického jističe lze použít zpožděné postupné zapínání elektrických spotřebičů po obnovení napájení. PowerCable 2PZ na to lze nastavit díky parametru „Power-Up state“ = ON / LAST a parametr „Output PowerUp interval“ = čas zpožděného zapnutí pro tento konkrétní výstup po zapnutí napájení.

>> Slovník: PowerUp state
>> Slovník: PowerUp sekvence



Obecné vlastnosti



  Spínané
výstupy
Spínání Měřené
kanály
Digital
Input
LAN WiFi Web NETIO Cloud WatchDog Scheduler Mobilní aplikace Open API Max. current
per socket
PowerCable 2KZ 2x (svorkovnice) ZCS 2 Ano Ano Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 230V / 16A
PowerCable 2PZ 2x (svorkovnice) ZVS - - Ano Ano Ano Ano Ping Ano Android + iOS 10 protokolů 230V / 16A
PowerCable REST 101F 1x DE
(Typ F)
ZCS 1 - - Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 230V / 16A
PowerCable REST 101E 1x FR
(Typ E)
ZCS 1 - - Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 230V / 16A
PowerCable REST 101G 1x UK
(Typ G)
ZCS 1 - - Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 230V / 13A
PowerCable REST 101J 1x CH
(Typ J)
ZCS 1 - - Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 230V / 10A
PowerCable REST 101S 1x C13
(IEC-320)
ZCS 1 - - Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 110/230V / 10A
PowerCable REST 101Y Vstup: Europlug (CEE 7/7)
Výstup: IEC-320 C13
ZCS 1 - - Ano Ano Ano Ping + Power Ano Android + iOS 10 protokolů 230V / 10A



Specifikace

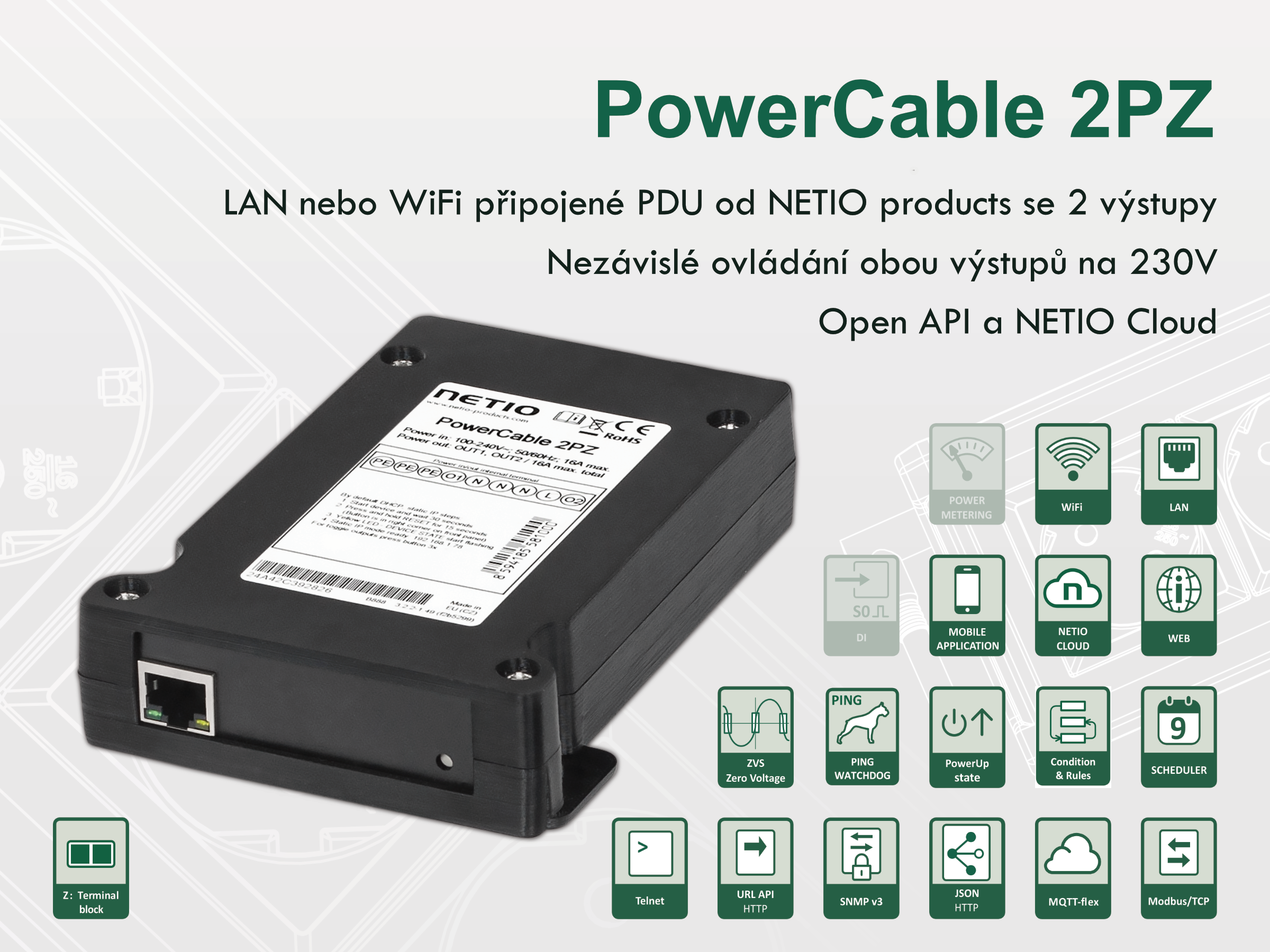

• LAN (RJ45): AnoPowerCable 2PZ iFL cz

• WiFi: Ano
• Web: Vestavěný webový server
• Online demo: Ano (..)
• FW upgrade: Ano - web
• Mobilní aplikace: NETIO Mobile 2 (LAN + Cloud)
• Instalace bez připojení ke Cloudu: Ano
• Kontrolní tlačítko: Ano

• Služby: NETIO Cloud (placená služba)

  • M2M API protokoly:
    • JSON over HTTP (defaultně)
    • MQTT-flex (rozšířené MQTT, SSL povoleno)
    • HTTP Push JSON
    • HTTP Push XML
    • SNMP v1
    • SNMP v3
    • Modbus/TCP
    • XML over HTTP
    • URL API (http get) (pouze psaní)
    • Telnet (pouze výstupy, opačně kompatibilní s KSHELL)

• Podpora LUA: Ne
• Condition & Rules: Ano
• Funkce Scheduler (týdenní kalendář): AnoSvorkovnice 2PZ
• Funkce IP (ping) WatchDog: Ano (Condition & Rules)
• Funcke Power WatchDog: Ano
• Posílání e-mailů: Ne

• Vstup napájení: Svorkovnice (Ø 2.5mm), 100-240VAC (50/60Hz) / max 16A
• Výstup napájení: Svorkovnice (Ø 2.5mm)
• Měřené výstupy: produkt nepodporuje elektrické měření

• DI (Digitalní vstup): Ne

• Vlastní spotřeba zařízení: Max 2 W
• SPD – přepěťová ochrana: Ano, typ 3

• ZVS (Spínání výstupu na nule při průchodu napětím): Ano
• IOC (Stav výstupu nezávislý na updatu FW): Ano
• PowerUp state of outputs: On / Off / LAST state

• Mechanické parametry: 102 x 32 x 149 mm
• Stupeň krytí: IP20
 Akustický výstup: Ne
• Teplotní rozsah: -20°C až +55°C

Stáhnout

Manual:
Manual CS
Manual DE
Quick Installation Guide:

Fotogalerie a Video

Přehled produktů

  Připojení Spínané
výstupy
Měřené
výstupy
Chytré
spínání
Vstupy NFC Webové
rozhraní
NETIO
Cloud

Lokání
skriptování

WatchDog
function
Scheduler
function
Mobilní aplikace HTTPs Open APIs
2xLAN 4xC13 4 ZCS - Ano Ano Lua scripty Ping Ano iOS
Android
Ano Ano

15 protokolů

LAN 4xC13 - ZVS - - Ano Ano Condition
& Rules
Ping Ano Android - 10 protokolů
LAN 4xC13 4 ZCS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerPDU 8QS LAN 8xC13 1+1 ZVS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerPDU 8KS LAN 8xC13 8x ZCS 1xDI - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerDIN 4PZ LAN
WiFi
2+2 2 ZCS / - 2xDI
(S0)
Ano Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerBOX 3Px LAN 3x - ZVS - - Ano Ano Condition
​& Rules
Ping Ano Android - 10 protokolů
PowerBOX 4Kx LAN 4x 4 ZCS - - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerBOX 4Kx WiFi LAN
WiFi
4x 4 ZCS - - Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerCable REST WiFi 1x 1 ZCS - Ano Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů
PowerCable 2PZ LAN
WiFi
2x - ZVS - - Ano Ano Condition
​& Rules
Ping Ano Android - 10 protokolů
PowerCable 2KZ LAN
WiFi
2x 2 ZCS 2xDI
(S0)
- Ano Ano Condition
​& Rules
Ping + Power Ano Android - 10 protokolů






Dostupné modely

PowerCable_2KF_main_web
PowerCable 2KF

PowerCable 2KF je ploché PDU (2KZ) s dvěma výstupy pro vzdálené měření spotřeby a restartování napájení + kabely typu Schuko. Konektivita zařízení je LAN/WiFi a 2 výkonové výstupy (110/230V max 16A) jsou rozšířeny o 2x DI (Digital Inputs).

PowerCable_2KZ_main_web
PowerCable 2KZ

PowerCable 2KZ je ploché PDU s dvěma výstupy pro vzdálené měření spotřeby a restartování napájení. Konektivita zařízení je LAN/WiFi a 2 výkonové výstupy (110/230V max 16A) jsou rozšířeny o 2x DI (Digital Inputs).

PowerCable_2PZ_front
PowerCable 2PZ

PowerCable 2PZ je ploché PDU s dvěma výstupy pro dálkové ovládání napájení (restart na dálku). Konektivita zařízení je LAN nebo WiFi, na svorkovnicích jsou k dispozici 2 výkonové výstupy (110/230V max 16A).

NETIO smart power sockets

Ethernet:
10/100Mbit
Lan ports:
0
LAN ethernet switch:
Yes
WiFi:
Yes
WiFi AP mode:
Yes
Blue Tooth 4.0 LE:
Yes
Serial port (RS-232):
No
DHCP:
Yes
SNTP:
Yes
SMTP (TLS):
Yes
SSL:
Yes
IPv6:
Yes
VLAN:
Yes
Syslog:
Yes
SMS Alerts:
Yes
Email alerts:
Yes
Mobile App:
Android / Apple
Scheduler (Chytrý kalendář):
Yes
IP Watchdog Hearbeat):
Yes
Warranty 2:
6 Months
Protection 2:
IP30
Rack montage:
None
Product dimensions:
340 x 58 x 90 mm
Product weight:
1,18 Kg
Shipping package:
420 x 65 x 130 / 1350 g
HTTP:
Yes
HTTPs:
Yes
SNMP v1:
Yes
SNMP v3:
Yes
User certificates:
Yes
XML:
Yes
Modbus/TCP:
Yes
Telnet/Kshell:
Yes
CGI:
Yes
MS Azure (MQTT):
Yes
SIP VoIP:
Yes
Power Output:
4x DE (Type F - Schuko)
Power Input:
230V AC
Power Output sockets:
1
Power Input:
Europlug - cable 1m
Power In max current:
10A
Max one socket current:
8A
Power fuse:
External, mechanical
Current meter:
No
Metered values:
None
Energy meter:
No
LUA:
Yes
XML interface accessible in LUA:
Yes
SNMP interface accessible in LUA:
Yes
Web buttons accessible in LUA:
Yes
CGI interface accessible in LUA:
Yes
PING interface accessible in LUA:
Yes
RS-232 accessible in LUA:
No
Online demo IP address:
http://powercable-2pz.netio-products.com/
Symbol:
Wired_2PZ_for_icon_web
Show download for mobile:
1

Zeptejte se na cenu nebo technické parametry

Pro otestování zařízení použijte jméno/heslo demo/demo
